ZW8-12/C intelligenter Hochspannungs-Vakuum-Leistungsschalter für den Außenbereich

Hinweise

wird zum Unterbrechen, Ein- und Ausschalten des Laststroms in einem dreiphasigen Wechselstromnetz mit einer Nennspannung von 10–12 kV und 50/60 Hz verwendet.
Es verfügt über Funktionen zum Überlast- und Kurzschlussschutz, Schnellabschaltschutz, Zeitverzögerung und automatischen Wiedereinschalten.
Es kann auch mit Ableiter oder Trennschalter (Leistungsschalter und Trennschalter Kombination,
Im Folgenden als kombinierte intelligente Leistungsschalter bezeichnet) entsprechend den Anforderungen des Kunden.

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

intelligent outdoor high-voltage vacuum circuit breaker

ZW8-12/C Hochspannungs-Vakuum-Leistungsschalter für den Außenbereich

Zusammenfassung
Der intelligente Hochspannungs-Vakuum-Leistungsschalter ZW8-12/C für den Außenbereich (im Folgenden „intelligenter Leistungsschalter“ genannt) wird zum Ein- und Ausschalten von Laststrom in dreiphasigen Wechselstromsystemen mit einer Nennspannung von 10–12 kV und 50/60 Hz eingesetzt. Er verfügt über Funktionen wie Überlast- und Kurzschlussschutz, Schnellabschaltung, Zeitverzögerung und automatische Wiedereinschaltung. Er kann je nach Kundenwunsch auch mit einem Überspannungs- oder Trennschalter (Kombination aus Leistungsschalter und Trennschalter, im Folgenden „intelligenter Leistungsschalter“ genannt) ausgestattet werden. Dieser intelligente Leistungsschalter verfügt über eine eigene Stromversorgung und ist fernsteuerbar. CT- und PT-Schnittstellen dienen der Fernsteuerung und erfüllen die Anforderungen der Fernsteuerung.

Technische Spezifikationen

NEIN.	Artikel			Einheiten	Parameter
1	Nennspannung			kV	12
2	Bemessungsisolationspegel	1min PF Spannungsfestigkeit	Trocken		42
			Nass		34
		Blitzstoßspannung (Spitze)			75
3	Nennstrom			A	400 630
4	Bemessungs-Kurzschlussausschaltstrom			kA	20 16 12,5
5	Nennbetriebssequenz				O－0.3C0-180S-CO
6	Bemessungskurzschlussausschaltzeiten			Mal	30
7	Nenn-Kurzschlussstrom (Spitze)				50
8	Bemessungs-Spitzenstromfestigkeit			kA	50
9	Bemessungs-Kurzzeitstromfestigkeit				20,16,12,5
10	Dauer der Bemessungs-Kurzschlussausschaltung				4
11	Öffnungszeit (Rangierauslösung)	Max. Betriebsspannung		MS	15~50
12		Bemessungsbetriebsspannung			15~50
13		Min. Betriebsspannung			30~60
14	Schließzeit				25~50
15	Gesamte Bremszeit				≤100
16	Lichtbogenzeit				≤20
17	Mechanische Lebensdauer			Mal	10000
18	Schließfrequenz			J	70
19	Nenneingangsleistung des Energiespeichermotors			W	≤220
20	Nennbetriebsspannung und Nebenschleifennennspannung			V	AC/DC220 110, 24
21					AC/DC220 110, 24
22	Energiespeicherzeit unter Nennspannung			S	<8
23	Überstromauslöser	Nennstrom		A	5
		LAccu Geschwindigkeit des Auslösestroms		%	±10
24	Überstrom adius			A	1~9
25	Schnelle Bremseinstellung			MS	6~20
26	Verzögerungszeit				80~500
27	Fernbedienungsreichweite			M	30
28	Die Anzahl der Überlappungs-Pings l('			Mal	1~3

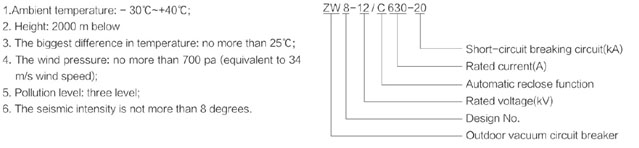

Modellimplikation

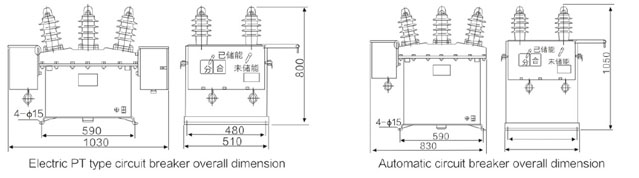

Gesamtabmessungen
