ZW32-12 Permanentmagnetischer Vakuum-Leistungsschalter für den Außenbereich

Hinweise

1. Umgebungstemperatur: -35 °C ~ +45 °C;
2. Höhe: ≤1000m;
3. Windgeschwindigkeit ≤ 35 m/s;
4. Erdbebenintensität: Stufe ≤8;
5. Schmutzigkeitsstufe: IV;

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

Permanent magnetic outdoor vacuum circuit breaker

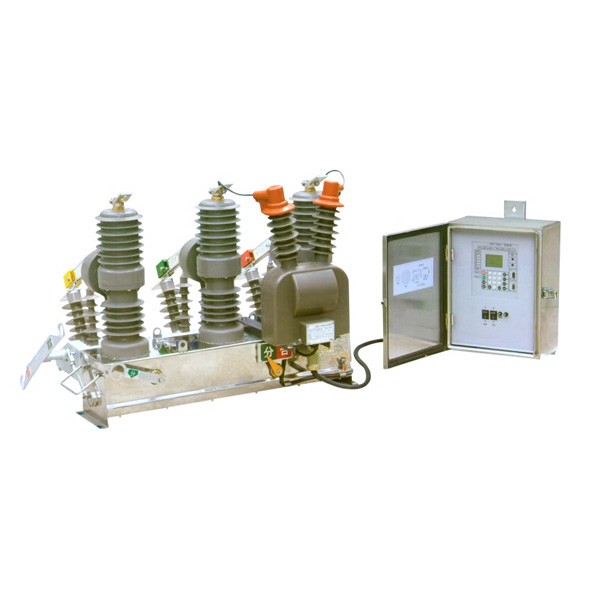

ZW32-12 Hochspannungs-Vakuum-Leistungsschalter für den Außenbereich

Zusammenfassung
Der Hochspannungs-Vakuum-Leistungsschalter ZW32-12 für den Außenbereich ist ein dreiphasiges Wechselstrom-Schaltgerät mit 50 Hz und 12 kV für den Außenbereich.
1.Installationsart: Mastmontage;
2. Betätigungsmechanismus: Federbetätigungsmechanismus und permanentmagnetischer Betätigungsmechanismus;
3. Masttyp: montierter Mast, integrierter Mast, eingebetteter Mast;
4.Anwendung: 12-kV-Umspannwerk im Freien, Kraftwerk.
5.Betriebsart: manuell, elektrisch, Fernbedienung.

※ Produktstandards
1.IEC62271-100 Hochspannungsschaltanlagen und -steuerungen Teil 100: Wechselstrom-Leistungsschalter
2.GB1984 Hochspannungs-AC-Leistungsschalter
3.GB/T11022 Gemeinsame Spezifikationen für Hochspannungsschaltanlagen und Steuergeräte
4.JB/T 3855 Hochspannungs-AC-Vakuum-Leistungsschalter
5.DL/T402 Spezifikation von Hochspannungs-AC-Leistungsschaltern

※ Umgebungsbedingungen
1. Umgebungstemperatur: -35 °C ~ +45 °C;
2. Höhe: ≤1000m;
3. Windgeschwindigkeit ≤ 35 m/s;
4. Erdbebenintensität: Stufe ≤8;
5.Schmutzlevel: IV;
6.Installationsorte: Kein Feuer, Explosionsgefahr oder ernsthafte Verschmutzung.3
Technische Spezifikationen

NEIN.	Artikel			Einheiten	Parameter
1	Nennspannung			kV	12
2	Bewertet Isolationsniveau	1min Netzfrequenz Spannungsfestigkeit	Trocken	kV	Gegen Erde, Phase gegen Phase 42 Bruch 48
			Nass		Außendämmung 34
		Blitzstoßspannung (Spitze)			Zur Erde, Phase zu Phase 75 Bruch 85
3	Nennfrequenz			Hz	50
4	Nennstrom			A	630
5	Bemessungs-Kurzschlussausschaltstrom			kA	12.5/16/20
6	Bemessungs-Kurzschlussstrom (Spitze)			kA	50
7	Bemessungs-Spitzenstromfestigkeit			kA	50
8	Bemessungs-Kurzzeitstromfestigkeit (4 s)			kA	20
9	Nennbetriebssequenz				O-0,3 s-CO-180 s-CO
10	Einschalt-/Öffnungszeit			MS	25~50/15~50
11	Bemessungs-Kurzschlussausschaltstrom Ausschaltzeiten			Mal	30
12	Lebensdauer des Mechanismus			Mal	10000
13	Der Steuerstromkreis und der Hilfsstromkreis 1 min Netzfrequenz mit Startspannung			v	2000
14	Bemessungsbetriebsspannung und Bemessungsspannung des Hilfsstromkreises			v	DC220/AC220
15	Überstrom Ausflügler	Nennstrom		A	5
		Auslösestrompräzision		%	± 1

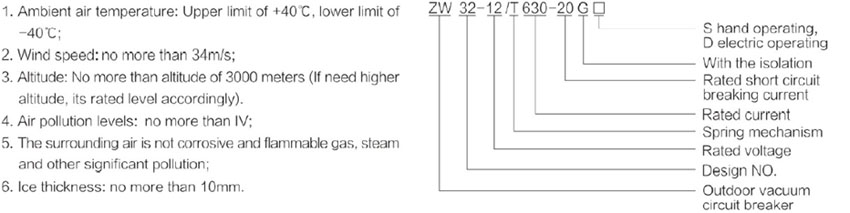

Modellimplikation

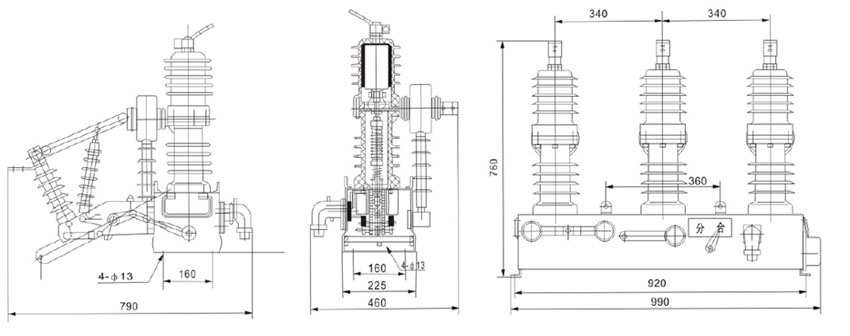

Gesamtabmessungen
