ZW32-24 Hochspannungs-Vakuum-Leistungsschalter für den Außenbereich

Hinweise

1.Installationsart: Mastmontage;
2. Betätigungsmechanismus: Federbetätigungsmechanismus und permanentmagnetischer Betätigungsmechanismus;
3.Poltyp: integrierter Pol;
4.Anwendung: 24-kV-Umspannwerk im Freien, Kraftwerk.
5.Betriebsart: manuell, elektrisch, Fernbedienung.

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

ZW32-24 outdoor HV vacuum circuit breaker

ZW32-24 Hochspannungs-Vakuum-Leistungsschalter für den Außenbereich

Zusammenfassung
Der Außen-HV-Vakuum-Leistungsschalter ZW32-24 ist ein dreiphasiges AC-Schaltgerät mit 50 Hz und 24 kV für den Außenbereich.
1.Installationsart: Mastmontage;
2. Betätigungsmechanismus: Federbetätigungsmechanismus und permanentmagnetischer Betätigungsmechanismus;
3.Poltyp: integrierter Pol;
4.Anwendung: 24-kV-Umspannwerk im Freien, Kraftwerk.
5.Betriebsart: manuell, elektrisch, Fernbedienung.

※ Produktstandards
1.IEC62271-100 Hochspannungsschaltanlagen und -steuerungen Teil 100: Wechselstrom-Leistungsschalter
2.GB1984 Hochspannungs-AC-Leistungsschalter
3.GB/T11022 Gemeinsame Spezifikationen für Hochspannungs-Schaltanlagen und -Steuerungen
4.JB/T 3855 Hochspannungs-AC-Vakuum-Leistungsschalter
5.DL/T402 Spezifikation von Hochspannungs-AC-Leistungsschaltern

※ Umgebungsbedingungen
1. Umgebungstemperatur: -35 °C ~ +40 °C;
2. Höhe: ≤2000m;
3. Windgeschwindigkeit ≤ 35 m/s;
4. Erdbebenintensität: Stufe ≤8;
5. Schmutzigkeitsstufe: IV;
6. Aufstellungsorte: Keine Feuer-, Explosions- oder ernsthafte Verschmutzungsgefahr.

Technische Spezifikationen

NEIN.	Artikel		Einheiten	Parameter
1	Nennspannung		Kv	24
2	Nennfrequenz		Hz	50
3	Nennstrom		A	630	1250
4	Bemessungs-Kurzschlussausschaltstrom		kA	20	25
5	Nenn-Spitzenstromfestigkeit (Spitze)		kA	50	63
6	Nenn-Kurzschluss-Schließstrom (Spitze)		kA	40	63
7	Bemessungs-Kurzzeitstromfestigkeit und Dauer		kA/S	20/4	25/4
8	Nennbetriebssequenz			O－0 . 3s-CO-180s-CO
9	Mechanische Lebensdauer		Mal	10000
10	Ausschaltzeiten des Bemessungs-Kurzschlussausschaltstroms		Mal	20
11	1min Stehwechselspannung	(nass) über der Groundlinter-Phase/Bruch	kV	50/65
		(trocken) über dem Bodenlinter-Phaseffracture		65/79
		Sekundärschleife		3
12	Blitzstoßspannung (Spitze) über der Gruppe, Zwischenphase/Bruch		KA	125/145

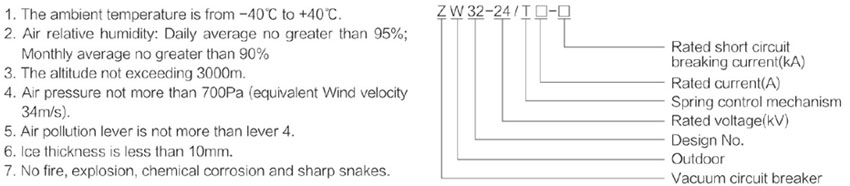

Modellimplikation

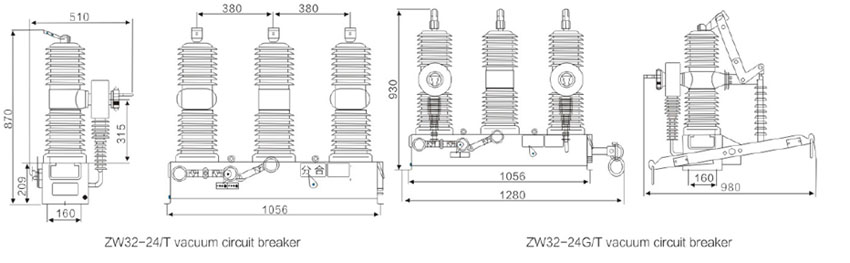

Gesamtabmessungen
