für einen Zeitraum von 12 KV, Nennspannung des dreiphasigen Wechselstrom-Freiluftverteilungssystems mit 50 Hz.
Es verwendet einen Vakuumlichtbogen und SF6-Gas als Isoliermedium,
ist der Vakuum-Leistungsschalter Typ ZW20-12 der Produktverbesserung.
Das Kabinett übernahm die Einführung der japanischen Toshiba VSP5-Gasdichtungstechnologie, explosionsgeschützte, isolierende Struktur
ZW20Z-12 Hochspannungs-Vakuum-Leistungsschalter für den Außenbereich
Zusammenfassung
Hochspannungs-Vakuum-Leistungsschalter für den Außenbereich der Serie ZW20Z-12 (nachfolgend Leistungsschalter genannt) sind für eine Nennspannung von 12 KV für dreiphasige Wechselstrom-50-Hz-Freiluft-Stromverteilungssysteme ausgelegt. Der Vakuum-Leistungsschalter Typ ZW20Z-12 verwendet Vakuumlichtbogen und SF6-Gas als Isoliermedium und ist eine Produktverbesserung. Das Gehäuse verfügt über die japanische Toshiba VSP5-Gasdichtungstechnologie und ist explosionsgeschützt. Die Isolierstruktur verbessert die Abdichtungsleistung des Auslasskanals. Die allgemeine Abdichtungsleistung ist gut, die SF6-Gasfüllung im Inneren leckt nicht und wird nicht durch Umgebungseinflüsse beeinträchtigt. Der Federantriebsmechanismus ist miniaturisiert, wodurch Zuverlässigkeit und Stabilität optimiert werden. Die Hauptantriebskette und das mehrstufige Bewegungssystem sind vielfach zuverlässiger und stabiler als herkömmliche Federantriebsmechanismen. Die Kontakte zwischen Hauptwelle und Hülse sind durch eine schlaufenartige, aufgeweitete Struktur verbunden, wodurch der Kontaktwiderstand des Hauptstromkreises verringert und die Temperatur niedrig gehalten wird. Daher ist die Außensäule mit Vakuum-Leistungsschalter ZW20Z-12 ein wartungsfreies Produkt. Ist das die Säule mit Leistungsschalter im besten Sinne?
ZW20Z-12, ZW20-12 hat außerdem einen verbesserten Überstromschutz, Anweisungen zur institutionellen Federenergiespeicherung und ist mit einem Luftauslass für den sekundären elektrischen Anschluss ausgestattet, sodass es einfach mit einem intelligenten Controller kombiniert werden kann. Aufgrund der hervorragenden elektrischen und mechanischen Leistung ist die Außensäule ZW20Z-12 auf Vakuumschaltern weit verbreitet. Wird hauptsächlich zum Öffnen und Schließen von bis zu 10-kV-Stromsystemen, Lastströmen und Kurzschlussströmen verwendet und ist für Umspannwerke sowie Industrie- und Bergbauunternehmen zum Schutz und zur Steuerung in Stromverteilungssystemen geeignet. Ist besser für häufigen Betrieb mit Power9rid geeignet. Dieses Produkt verfügt über eine hervorragende Wiedereinschaltfunktion und kann die Anforderungen von Verteilungsautomatisierungssystemen erfüllen.
Technische Daten
| NEIN. | Artikel | Einheiten | Parameter |
| 1 | Nennspannung | kV | 12 |
| 2 | Nennfrequenz | Hz | 50 |
| 3 | Nennstrom | A | 630.1250 |
| 4 | Bemessungs-Kurzschlussausschaltstrom | kA | 12,5, 16, 20, 25 |
| 5 | Nenn-Spitzenstromfestigkeit (Spitze) | kA | 3 1 . 5 、40 、5 0 、63 |
| 6 | Bemessungs-Kurzzeitstromfestigkeit | kA | 12,5, 16, 20, 25 |
| 7 | Bemessungs-Kurzschlusseinschaltstrom (Scheitelwert) | kA | 3 1 . 5 、40 、5 0 、63 |
| 8 | Mechanische Lebensdauer | Mal | 10000 |
| 9 | Abschaltzeiten des Nennstroms | Mal | 10000 |
| 10 | Ausschaltzeiten des Bemessungs-Kurzschlussausschaltstroms | Mal | 30 |
| 11 | 1 min PF-Stehspannung: zwischen Phase, zur Erde/zum Bruch | kV | 42 |
| 12 | Blitzstoßspannung (Spitze): Zwischenphase, relativer/unterbrochener Stromkreis | kV | 75 |
| 13 | Sekundärschleife 1min Leistungsfrequenztoleranz | kV | 2 |

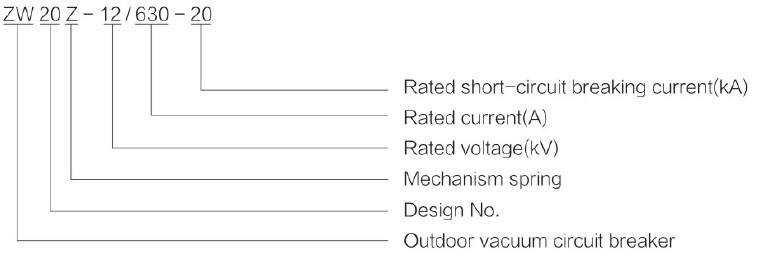

Modellimplikation

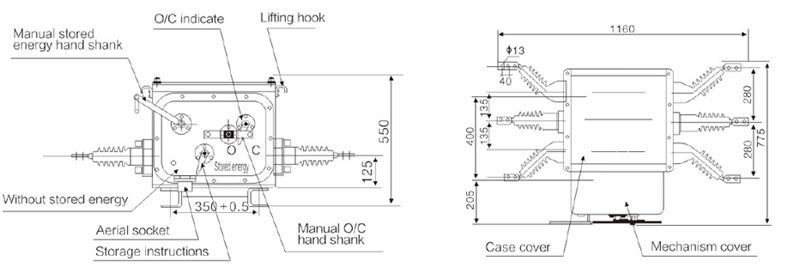

Gesamtabmessungen
