ZW7-40.5 Hochspannungs-Vakuum-Leistungsschalter für den Außenbereich

Hinweise

1.Installationsmethode: Fundamentinstallation;
2. Betätigungsmechanismus: Federbetätigungsmechanismus und elektromagnetischer Betätigungsmechanismus;
3.Polmaterial: Gummisilikon, Keramik;
4.Anwendung: 33-kV-Umspannwerk im Freien, Kraftwerk.
5. Stromwandler: interne Installation, externe Installation.

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

ZW7-40.5 outdoor HV vacuum circuit breaker

Zusammenfassung
Der Hochspannungs-Vakuum-Leistungsschalter ZW7-40.5 für den Außenbereich ist ein dreiphasiges Wechselstrom-Schaltgerät mit 50 Hz und 40,5 kV für den Außenbereich.
1.Installationsmethode: Fundamentinstallation;
2. Betätigungsmechanismus: Federbetätigungsmechanismus und elektromagnetischer Betätigungsmechanismus;
3.Polmaterial: Gummisilikon, Keramik;
4.Anwendung: 33-kV-Umspannwerk im Freien, Kraftwerk.
5. Stromwandler: interne Installation, externe Installation.

※ Produktstandards
1.IEC62271-100 Hochspannungsschaltanlagen und -steuerungen Teil 100: Wechselstrom-Leistungsschalter
2.GB1984 Hochspannungs-AC-Leistungsschalter
3.GB/T11022 Gemeinsame Spezifikationen für Hochspannungs-Schaltanlagen und -Steuerungen
4.JB/T 3855 Hochspannungs-AC-Vakuum-Leistungsschalter
5.DL/T402 Spezifikation von Hochspannungs-AC-Leistungsschaltern

※ Umgebungsbedingungen
1. Umgebungstemperatur: -40 °C bis +40 °C;
2. Höhe: ≤1000m;
3. Die maximale Windgeschwindigkeit beträgt 10 km/h, die minimale Windgeschwindigkeit für das Nennniveau (132/230 kV) beträgt 3,2 km/h;
4. Erdbebenintensität: Stufe ≤8;
5. Minimaler nominaler Kriechweg: 31 mm/kV;
6Luftverschmutzungsgrad: Klasse IV.

Technische Spezifikationen

NEIN.	Artikel			Einheiten	Parameter
1	Nennspannung			kV	40,5
2	Bewertet Isolierung Ebene	1min Netzfrequenz Spannungsfestigkeit	trocken		95
			nass		80
		Blitzstoßspannung (Spitze)			185
3	Nennstrom			A	1250, 1600, 2000
4	Bemessungs-Kurzschlussausschaltstrom			kA	20, 25, 31,5
5	Nennbetriebssequenz				O－0,3 s -CO- 180 s-CO
6	Bemessungs-Kurzschlussausschaltstrom Ausschaltzeiten			Mal	12
7	Bemessungs-Kurzschlussstrom (Spitze)			kA	50, 63, 80
8	Bemessungsstoßstromfestigkeit t
9	Bemessungs-Kurzzeitstromfestigkeit			kA	20, 25, 31,5
10	Bemessungs-Kurzschlussdauer			S	4
11	Durchschnittliche Öffnungsgeschwindigkeit			MS	1,5 ± 0,2
12	Durchschnittliche Schließgeschwindigkeit				0,7 ±0,2
13	Dauer des Prellens beim Schließen des Kontakts			S	≤2
14	Dreiphasiger Schließ- und Öffnungssynchronismus				≤2
15	Öffnungszeit				≤150
16	Schließzeit				≤60
17	Lebensdauer des Mechanismus			Mal	10000
18	Nennbetriebsspannung und Nennspannung der Hilfsschleife			V	DC220, 1 10, 24
					AC220, 110, 24
19	Phasenschleifen-Gleichstromwiderstand (ohne Stromwandler)			uΩ	100
20	Zulässiger akkumulierter Verschleiß – Dicke des dynamischen und statischen Kontakts			mm	3

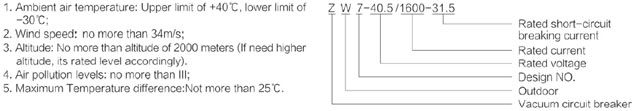

Modellimplikation

Gesamtabmessungen
