Der rotierende Hochspannungs-Trennschalter der Serie GN30-12M für den Innenbereich ist ein neuer Typ eines berührungsempfindlichen Trennschalters mit rotierendem Messer.
die Hauptstruktur im Dreiphasenchassis der oberen und unteren zwei Platten,
Feste zwei Sätze von Isolierrandkontakten, durch Drehen des Schützes wird die Trennung und Kombination des Schalters realisiert.
GN30-12M Hochspannungs-Trennschalter für den Innenbereich
Zusammenfassung
Der rotierende Hochspannungs-Trennschalter für den Innenbereich der Serie GN30-12M ist ein neuer Typ eines Trennschalters mit rotierendem Messer und Berührungsfunktion. Die Hauptstruktur besteht aus einem Dreiphasengehäuse mit zwei oberen und unteren Platten, zwei festen Sätzen von Isolierrandkontakten und einem rotierenden Kontakt, der die Trennung und Kombination des Schalters ermöglicht.
Der Schalter der Serie GN30-12M basiert auf dem GN30-12-Schalter und verfügt über eine Erdungsmesser-Ausführung, die den Anforderungen verschiedener Stromversorgungssysteme gerecht wird. Das Produktdesign ist kompakt, platzsparend, weist eine hohe Isolierfähigkeit auf, ist einfach zu installieren und erfüllt die Anforderungen der GB198589. Der Schalter ist für Nennspannungen von 10 kV AC 50 Hz und die folgenden Innensysteme geeignet, einschließlich unbelasteter Spannung, zum Öffnen und Schließen des Stroms. Er kann mit Hochspannungsschaltschränken oder auch allein verwendet werden.
Technische Daten
| Artikelmodell | GN30-12M/400-12.5 | GN30-12M/630-20 | GN30-12M/1000-31.5 | GN30-12M/1250-31.5 | |
| GN30-12D/400-12.5 | GN30-12D/630-20 | GN30-12D/1000-31.5 | GN30-12D/1250-31.5 | ||
| Nennspannung (KV) | 12 | ||||
| Nennstrom (A) | 400 | 630 | 1000 | 1250 | |
| Bemessungs-Kurzzeitstromfestigkeit (kA) | 12,5 | 20 | 31,5 | ||
| Bemessungs-Kurzschlussdauer (S) | 4 | ||||
| Nenn-Spitzenstromfestigkeit (KA) | 31,5 | 50 | 80 | ||
| Bemessungsisolationspegel | Blitzstoßspannungsfestigkeit (kV) | Phase zu Phase/zu Erde: 75/über offene Kontakte: 85 | |||
| 1 min PF-Stehspannung (kV) | Phase zu Phase/zu Erde: 42/über offene Kontakte: 48 | ||||

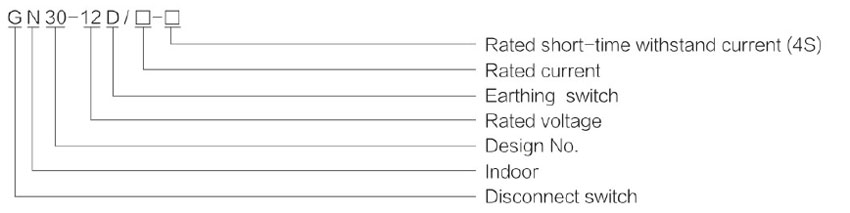

Modellimplikation

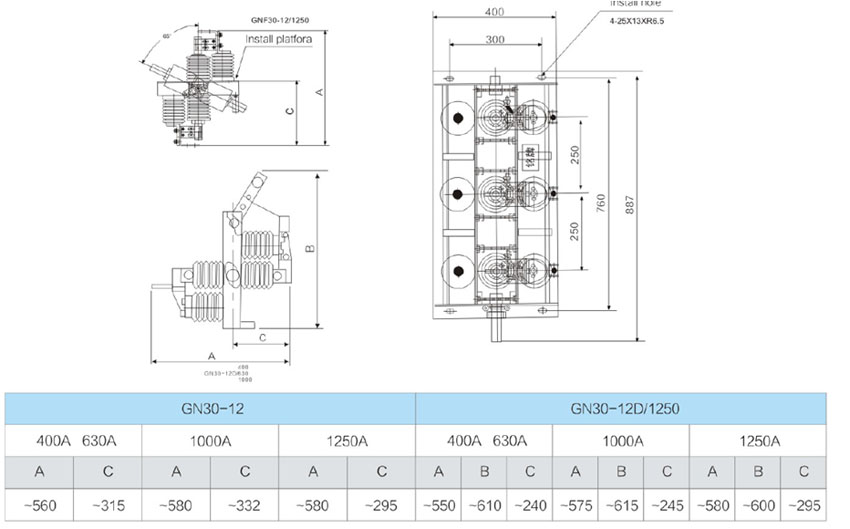

Gesamtabmessungen
