GN19-12 Hochspannungstrennschalter für den Innenbereich

GN19-12 Hochspannungs-Trennschalter für den Innenbereich

Zusammenfassung
Der Hochspannungstrennschalter für den Innenbereich der Serie GN19-12 gehört zu den Hochspannungsschaltern und ist für Stromnetze mit einer Nennspannung von 12 kV und Wechselstrom mit 50 Hz und darunter geeignet. Er ist mit einem manuellen Betätigungsmechanismus CS6-1 ausgestattet und dient zum Öffnen und Schließen von Stromkreisen im Leerlauf, jedoch unter Spannung. Es gibt zusätzliche Ausführungen zur Schadstoffminderung, für große Höhen und mit elektrischer Anzeige.

Umgebungsbedingungen
1. Die Höhe: unter 1000 m;
2. Die Umgebungstemperatur: -25 °C – +40 °C;
3. Die relative Luftfeuchtigkeit beträgt monatlich ≤ 90 %, täglich ≤ 95 %.
4. Der Winddruck beträgt ≤ 7000 PA (mit einer Geschwindigkeit von 34 m/s);
5. Amplitude: Erdbebengrad 8;
6. Die Anwendung sollte frei von Feuer, brennbaren Stoffen, Sprengstoffen, ätzenden Stoffen und starken Vibrationen erfolgen.

Besonderheit
1. Wissenschaftliches und zuverlässiges Design.
2. Großer Abstand zwischen den Lücken.
3. Geringe Betriebsleistung und stabile Leistung

Technische Daten

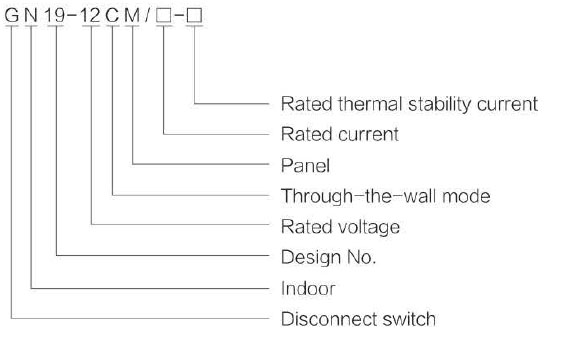

Modellimplikation

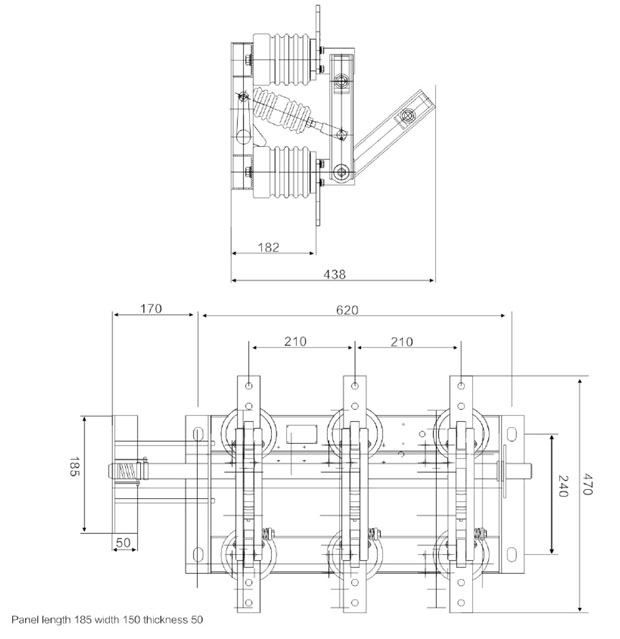

Gesamtabmessungen
