Lieferant von Trockenreaktoren mit Eisenkern

Unternehmensprofil

ZHIYUE GROUP CO.LTD ist eine Fabrik, die hauptsächlich Leistungskondensatoren , intelligente Blindleistungsregler, Vakuum-Leistungsschalter, Hoch- und Niederspannungstransformatoren, Hoch- und Niederspannungs-Blindleistungskompensationsgeräte sowie Geräte zur Oberschwingungsbeseitigung herstellt. Das Unternehmen vereint Forschung, Produktion, Handel und Service zu einer Einheit.

Das 1991 gegründete Unternehmen hat eine Fabrikfläche von 6800 Quadratmetern. Derzeit sind über 100 Mitarbeiter beschäftigt, darunter 32 Ingenieure, darunter 10 leitende Ingenieure, und über 300 Fach- und Techniker. Das Unternehmen ist in fünf Zweigstellen und zehn Vertriebsniederlassungen unterteilt. Unsere Vertriebspartner sind in ganz China vertreten. Unsere Produkte werden in viele Länder wie Südostasien, Südamerika, Afrika, die Türkei, Russland, Bangladesch usw. verkauft und genießen großes Kundenvertrauen.

Telefon: +86-13968761826

Handy: +86-13968761826

E-Mail:niki@zhiyue.com

Produktbeschreibung

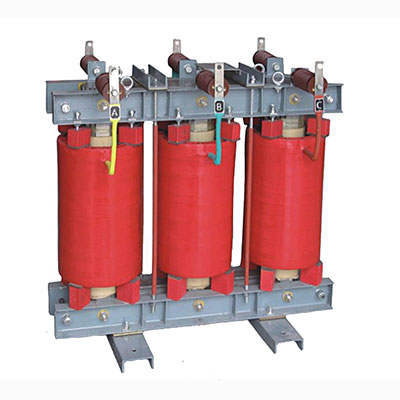

CKSC Trockenreaktor mit Eisenkern

Allgemeine Beschreibung:

1. Der CKSC-Trockenreaktor mit Eisenkern nutzt die Kontraktur eines trockenen Luftkerns. Der Eisenkern besteht aus Siliziumstahl, die Eisenkernsäulen sind durch die Anzahl der Luftspalte gleichmäßig verteilt. Der Luftspalt wird mit Epoxidglasfaserplatten gefüllt, um sicherzustellen, dass sich der Spalt langfristig nicht verändert.

2. Der Trockenkernreaktor zeichnet sich durch eine einfache Struktur, geringe Größe, geringes Gewicht, vernünftiges Layout und einfache Installation aus und ist die ideale Ausrüstung für den Einsatz in Kapazitätskompensationsrahmen in Innenräumen und Schrankgeräten ohne elektromagnetische Verschmutzung, ohne Ölverschmutzung und mit gutem Flammschutzmittel.

3. Es verfügt über eine hervorragende Wärmeleistung, gute Isolierung, hohe mechanische Festigkeit, gute dynamische und thermische Stabilität, ohne dass Risse auftreten.

4. Der Abgriff zwischen den Kernsäulen und dem Isolierzylinder wird mit Epoxidharzkleber befestigt und durch eine Zugschraube gespannt, um Spule und Eisenkern zu einer Einheit zu verbinden und so die Isolationsfestigkeit von Kern und Spule zu erhöhen, was die Laufgeräusche des Reaktors erheblich reduziert.

5. Spule und Kern, Kern und Erde werden mit speziellen Isolierkomponenten versehen, um den elektrischen Isolationsabstand sicherzustellen.

6. Durch die Verwendung spezieller Computersoftware wird das Optimierungsdesign unterstützt. Der genaue Induktivitätswert und ein angemessener Spielraum beim Temperaturanstieg gewährleisten, dass die Temperatur im Reaktorkern weniger als 75 K und der Temperaturanstieg der Spule nicht mehr als 65 K beträgt. Gleichzeitig wird sichergestellt, dass der Trockenkernreaktor langfristig mit dem 1,35-fachen der Nennfrequenz des Stroms betrieben werden kann.

Betriebszustand:

1. Anwendungsumgebung: Draußen, drinnen
2. Umgebungstemperatur: -40 °C – +45 °C (je nach Bedarf des Benutzers)
3. Der Breitengrad: (Je nach Bedarf des Benutzers)
4. Der Ort der Installation und des Betriebs: Ohne starke Vibrationen, kann das 8. Erdbeben aushalten
5. Der Ort der Installation: ohne schädliche Gase, Strom, die leitfähigen und explosiven Arsch
6. Halten Sie die Belüftung im Innenbereich aufrecht
7. Die maximale Windgeschwindigkeit: nicht mehr als
8. Die Vergleichsfeuchtigkeit: nicht mehr als 90 % des Monatsdurchschnitts und nicht mehr als 95 % des Tagesdurchschnitts.

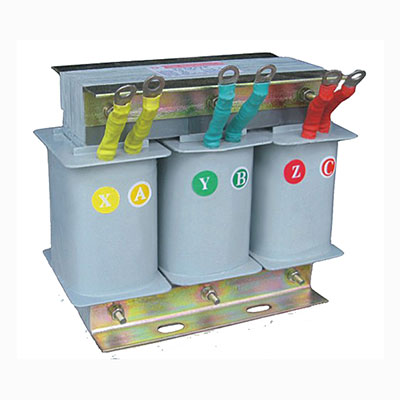

CKSG Niederspannungs-Reihenreaktor

Diese in Reihe geschaltete Niederspannungsdrossel wird in Niederspannungs-Blindleistungskompensationsanlagen eingesetzt und mit einem Kondensator in Reihe geschaltet. Dies gilt insbesondere, wenn das Niederspannungsnetz viele Oberschwingungsquellen wie Gleichrichter und Übertrager aufweist. Diese erzeugen hohe Oberschwingungen, die den Haupttransformator und andere elektrische Geräte ernsthaft beschädigen können. Die in Reihe geschaltete Drossel mit Kondensator verhindert wirksam die Oberschwingungsentwicklung, verbessert die Spannungswellenform und den Leistungsfaktor des Systems, verhindert Einschaltströme und Überspannungen und schützt den Kondensator wirksam.

Struktur:

Der Reaktor wird in zwei Typen unterteilt: dreiphasig und einphasig, beide sind Trockenreaktoren mit Eisenkern.

1. Der Kern besteht aus importiertem, verlustarmem, kaltorientiertem Siliziumstahl von hoher Qualität. Die Kernsäulen sind vom Luftspalt aus in mehrere gleichmäßige Spalten unterteilt. Für den Abstand wird eine Epoxidschicht aus Glasgewebe verwendet, um sicherzustellen, dass sich der Reaktorspalt im Laufe des Betriebs nicht ändert.

2.H-Spule, C-Flachkupferdraht um das System, mit enger und gleichmäßiger Anordnung, mit einem sehr guten Sinn für Schönheit gibt es eine bessere thermische Leistung.

3. Der Reaktorkern und die Spule werden zusammengebaut und nach dem Vortrocknen in einem thermischen Vakuumtrocknungs-Aushärtungsprozess lackiert. Durch die Kombination des Lacks wird nicht nur der Geräuschpegel im Reaktorkern und der Spule deutlich reduziert, sondern auch die sehr hohe Wärmeentwicklung wird verhindert, sodass der Reaktor bei hohen Temperaturen sicher und geräuschlos betrieben werden kann.

4. Die Befestigung des Reaktorkernteils verwendet kein magnetisches Material, um sicherzustellen, dass der Reaktor einen höheren Qualitätsfaktor und eine niedrigere Temperatur aufweist, wodurch die Filterwirkung besser gewährleistet wird.

5. Die freiliegenden Teile werden einer Korrosionsschutzbehandlung unterzogen und mit Messingklemmen zu den Anschlüssen geführt.
