Kondensatoreinheiten ohne Sicherung

Hinweise

Kondensatoreinheiten ohne Sicherung sind Kondensatoren, die nicht mit einer Sicherung zum Schutz ausgestattet sind. Sicherungen werden häufig in Kondensatoreinheiten zum Schutz vor Überstrom oder Kurzschluss eingesetzt, die zu Schäden oder Ausfällen des Kondensators führen können.

。Spannungspegel: 1 ~ 24 kV
。Kapazitätsstufe: 100 ~ 800 kvar
。Kapazitätsabweichung: -3 % ~ +5 %
。Dielektrischer Verlusttangentenwert: ≤0,03 %

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

Kondensatoreinheiten ohne Sicherung sind Kondensatoren, die nicht mit einer Sicherung zum Schutz ausgestattet sind. Sicherungen werden häufig in Kondensatoreinheiten verwendet, um vor Überstrom oder Kurzschluss zu schützen, die zu Schäden oder Ausfällen des Kondensators führen können. Kondensatoreinheiten ohne Sicherung können in Anwendungen eingesetzt werden, bei denen das Risiko von Überstrom oder Kurzschluss minimal ist oder andere Schutzmaßnahmen vorhanden sind, um solche Ereignisse zu verhindern. Es ist jedoch wichtig, die potenziellen Risiken und Schutzmaßnahmen bei der Verwendung von Kondensatoreinheiten ohne Sicherung sorgfältig abzuwägen, um die Sicherheit und Zuverlässigkeit des elektrischen Systems zu gewährleisten.

Die einphasigen, ungesicherten Vollfolienkondensatoren der Power-Serie von Zhiyue für Mittelspannung zeichnen sich durch erweiterte Folienelemente, lötfreie Anschlüsse und lasergeschnittene Aluminiumfolie in einem Design mit hohem Stapelfaktor aus. Diese Kondensatoren wurden entwickelt, hergestellt und geprüft, um die Anforderungen der geltenden ANSI/IEEE/IEC-Normen zu erfüllen oder zu übertreffen. Sie sind eine einfache, wirtschaftliche und zuverlässige Blindleistungsquelle für elektrische Energiesysteme.

Ungesicherte Kondensatoreinheiten Technische Daten:

Spannungspegel: 1 ~ 24 kV

Kapazitätsstufe: 100 ~ 800 kvar

Kapazitätsabweichung: -3 % ~ +5 %

Dielektrischer Verlusttangentenwert: ≤0,03 %

Entladevorrichtung: Ja

Schutzmethoden: keine Sicherung

Nennwerte für Kondensatoreinheiten ohne Sicherung

Produktangebote	Kondensatoren für Standardbetrieb (Typ SD) Hochleistungskondensatoren (Typ HD) Extrem belastbare Kaltkondensatoren (XDC) Kondensatoren mit extrem hoher Belastbarkeit (XDB) Extrem belastbare Heißkondensatoren (XDH) Kondensatoren zur Waldbrandbekämpfung
Spannung (V)	2.400 - 22.800
Grundlegendes Isolationsniveau (BIL)	95 - 200 kV
Standard-kvar	50 - 800
Temperaturbereich	-40 bis +55 °C (Standardbetriebstemperatur) -40 bis +55 °C (Hochleistungsklasse) -50 bis +40 °C (Extremkältebeständigkeit) -40 bis +55 °C (Basiswerte für extreme Beanspruchung) 0 bis +75 °C (Extrem-Duty-Heißbereiche)
Dauerhafte Effektivwert-Überspannungsfestigkeit	110 % (Standard-Betriebsleistung) 125 % (Schwerlastwerte) 125 % (Bewertungen für extreme Kälte) 125 % (Basiswerte für extreme Beanspruchung) 125 % (Extrem-Duty-Heißwerte)
Spitzenüberspannungsfestigkeit	120 % (Standard-Betriebsleistung) 135 % (Schwerlastwerte) 135 % (Bewertungen für extreme Kälte) 135 % (Basiswerte für extreme Beanspruchung) 135 % (Extrem-Duty-Heißwerte)
Tankbruchkurve definiert durch	10 kA (Standard-Betriebsleistung) 10 kA (Hochleistungsnennwerte) 15 kA (Extreme-Duty-Kältewerte) 15 kA (Basiswerte für extreme Beanspruchung) 15 kA (Extremlast-Heißlast) 20 kA (Waldbrandschutz)

EINHEITSPANZER

Tankdesign	Edelstahl 409, robotergeschweißt, hermetisch abgedichtet ohne Dichtung, hellgraue Oberfläche
Tankbeschichtung	Der Tank wird sandgestrahlt, industriell gewaschen und getrocknet und mit einer Epoxidgrundierung und einem Urethan-Decklacksystem versehen.
Montagevorkehrungen	Montagehalterungen aus Edelstahl mit industrieüblichem 15,62-Zoll-Montagezentrum für Geräteaustauschbarkeit; die Unterseite jeder Halterung ist für eine positive Erdung unlackiert

GERÄTEFUNKTIONEN

Anzahl der Buchsen	1 oder 2
Buchsenkonstruktion	Hellgraue Porzellanbuchsen: glasiert für hohe Festigkeit und Haltbarkeit und molekular verbunden, dichtungslos und hermetisch mit dem Kondensatortank abgedichtet
Interne Entladewiderstände	Integrierte Sicherheitsvorkehrung zur Ableitung der Klemmenspannung gemäß den Anforderungen der IEEE- und IEC-Normen
Terminalgröße	Parallelnutklemmen nehmen Kupfer- oder Aluminiumleiter von AWG #8 massiv bis AWG #1 Litze auf
Anschlusskappe	Unterbrechungsfreier, kontinuierlicher Strompfad von den Elementen zu den vernickelten Anschlusskappen unter Verwendung hochbelastbarer Anschlussdrähte

ANWENDUNGSDETAILS

Anwendungen

Auf Masten montierte Kondensatorbänke, Freiluftkondensatorbänke (mit oder ohne externe Sicherung), metallgekapselte Kondensatorbänke, mobile Kondensatorbänke und Spezialanwendungen (HGÜ, Serie, FACTS)

Schutz

Extern abgesichert

Unsymmetrischer Schutz in H-Brücken- oder Differenzialmethoden verfügbar

NORMEN

IEEE

Std. 18-2002 (Standard-Betriebsleistungen)

Std. 18-2012 (Schwerlastbewertungen)

Std. 18–2012 mit Temperaturausnahmen wie in den technischen Daten angegeben (Extremlast-Kälte-, Basis- und Hitzewerte)

IEC

60871-1

CSA

CAN/CSA-C871-1

Eigenschaften von Kondensatoreinheiten ohne Sicherung:

· Lötfreie Vollfolienkondensatoren mit erweiterter Folie und hohem Stapelfaktor

· Edelstahltank mit hellgrauer Oberfläche für Beständigkeit gegen stark korrosive Atmosphären

· Umweltfreundliches, proprietäres Dielektrikum, das ein ideales Gleichgewicht zwischen Betrieb bei niedrigen und hohen Umgebungstemperaturen bietet

· Hellgraue Porzellanbuchsen: glasiert für hohe Festigkeit und Haltbarkeit und hermetisch abgedichtet mit dichtungsfreiem Design

· Interne Entladewiderstände, die die Klemmenspannung reduzieren, um die Anforderungen der IEEE- und IEC-Standards zu erfüllen, nachdem der Kondensator abgeklemmt wurde

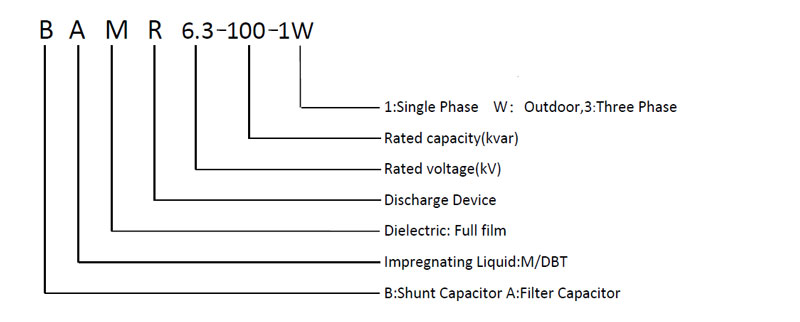

SPEZIFIKATION	NENNSPANNUNG (kV) Un	NENNLEISTUNG (kVAR) Frage	NENNLEISTUNG (μF) Cn	NENNSTROM (A) In	Frequenz (Hz)
BAM6.3-25-1W	6.3	25	2.01	3,97	50
BAM6.3-30-1W	6.3	30	2.41	4,76	50
BAM6.3-50-1W	6.3	50	4.01	7,94	50
BAM6.3-100-1W	6.3	100	8.02	15,87	50
BAM6.3-150-1W	6.3	150	12.04	23,81	50
BAM6.3-200-1W	6.3	200	16.05	31,75	50
BAM6.3-300-1W	6.3	300	24.07	47,62	50
BAM6.3-334-1W	6.3	334	26,80	53,02	50
BAM6.6-25-1W	6.6	25	1,83	3,79	50
BAM6.6-30-1W	6.6	30	2.19	4,55	50
BAM6.6-50-1W	6.6	50	3,66	7,58	50
BAM6.6-100-1W	6.6	100	7.31	15.15	50
BAM6.6-150-1W	6.6	150	10,97	22,73	50
BAM6.6-200-1W	6.6	200	14,62	30.30	50
BAM6.6-300-1W	6.6	300	21,93	45,45	50
BAM6.6-334-1W	6.6	334	24.42	50,61	50
BAM6.6/√3-25-1W	6,6/√3	25	1,83	6,56	50
BAM6.6/√3-30-1W	6,6/√3	30	2.19	7,87	50
BAM6.6/√3-50-1W	6,6/√3	50	3,66	13.12	50
BAM6.6/√3-100-1W	6,6/√3	100	7.31	26.24	50
BAM6.6/√3-150-1W	6,6/√3	150	10,97	39,36	50
BAM6.6/√3-200-1W	6,6/√3	200	14,62	52,48	50
BAM6.6/√3-300-1W	6,6/√3	300	21,93	78,73	50
BAM6.6/√3-334-1W	6,6/√3	334	24.42	87,65	50
BAM10.5-50-1W	10.5	50	1,44	4,76	50
BAM10.5-100-1W	10.5	100	2,89	9,52	50
BAM10.5-150-1W	10.5	150	4.33	14.29	50
BAM10.5-200-1W	10.5	200	5,78	19.05	50
BAM10.5-300-1W	10.5	300	8,67	28,57	50
BAM10.5-334-1W	10.5	334	9,65	31,81	50
BAM11-100-1W	11	100	2,63	9.09	50
BAM11-150-1W	11	150	3,95	13,64	50
BAM11-200-1W	11	200	5.26	18.18	50
BAM11-300-1W	11	300	7,90	27.27	50
BAM11-334-1W	11	334	8,79	30,36	50
BAM12-100-1W	12	100	2.21	8.33	50
BAM12-150-1W	12	150	3.32	12,50	50
BAM12-200-1W	12	200	4.42	16,67	50
BAM12-300-1W	12	300	6,63	25.00	50
BAM12-334-1W	12	334	7,39	27,83	50
BAM11/√3-50-1W	11/√3	50	3,95	7,87	50
BAM11/√3-100-1W	11/√3	100	7,90	15,75	50
BAM11/√3-150-1W	11/√3	150	11,84	23,62	50
BAM11/√3-200-1W	11/√3	200	15,79	31,49	50
BAM11/√3-300-1W	11/√3	300	23,69	47,24	50
BAM11/√3-334-1W	11/√3	334	26,37	52,59	50
BAM12/√3-100-1W	12/√3	100	7,90	15,75	50
BAM12/√3-150-1W	12/√3	150	11,84	23,62	50
BAM12/√3-200-1W	12/√3	200	15,79	31,49	50
BAM12/√3-300-1W	12/√3	300	23,69	47,24	50
BAM12/√3-334-1W	12/√3	334	26,37	52,59	50
BAM12/√3-400-1W	12/√3	400	31,58	62,98	50
BAM11-100-3W	11	100	2,63	5,25	50
BAM11-150-3W	11	150	3,95	7,87	50
BAM11-200-3W	11	200	5.26	10,50	50
BAM11-300-3W	11	300	7,90	15,75	50
BAM11-334-3W	11	334	8,79	17,53	50
BAM12-100-3W	12	100	2.21	4,81	50
BAM12-150-3W	12	150	3.32	7.22	50
BAM12-200-3W	12	200	4.42	9,62	50
BAM12-300-3W	12	300	6,63	14.43	50
BAM12-334-3W	12	334	7,39	16.07	50
