Einphasiger Leistungskondensator vom Typ BSMJ in Kastenform

Hinweise

Kleines Volumen, geringes Gewicht und bequeme Installation
Kein Ölaustritt, ungiftig und umweltfreundlich
Geringe Verluste, geringe Strahlung und geringer Temperaturanstieg
Hervorragende Selbstheilungsleistung
Sicherheit

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

Box single phase Power Capacitor

Kastentyp BSMJ Niederspannungs-Leistungskondensator

Allgemeine Beschreibung:

Der selbstheilende Niederspannungskondensator der Marke ZHIYUE besteht aus einer fortschrittlichen Metallfolie und wird streng nach den nationalen und IEC-Normen mit modernsten ausländischen Techniken und Geräten hergestellt. Das Gerät eignet sich für Niederspannungsnetze, um den Leistungsfaktor zu verbessern, Blindverluste zu reduzieren und die Spannungsqualität zu verbessern.

Eigenschaften:

1. Kleines Volumen, geringes Gewicht und bequeme Installation
2. Kein Ölleck, ungiftig und umweltfreundlich
3.Geringe Verluste, geringe Strahlung und geringer Temperaturanstieg
4.Hervorragende Selbstheilungsleistung
5.Sicherheit

Betriebszustand:

1. Höhe: weniger als 2000 m
2. Umgebungstemperatur: -25 ~ 50 °C
3. Luftfeuchtigkeit: kleiner als 85 %
4. Stellen Sie nach der Stromunterbrechung sicher, dass die verbleibende Spannung weniger als 10 % der Nennspannung beträgt. Normalerweise beträgt diese Zeit 200 Sekunden. Daher sollte der von Ihnen verwendete Controller über eine Funktion zur Zeitverzögerung für die Wiederherstellung nach der Unterbrechung verfügen.

Technische Daten:
2. Nennspannung: 230 VAC, 400 VAC, 525 VAC, 690 VAC, 750 VAC, 1050 VAC, 1200 VAC
3. Nennleistung: 1-60 KVAR
4. Nennfrequenz: 50 Hz oder 60 Hz
5.Kapazitätstoleranz: -5% - +10%
6. Tangens des Verlustwinkels: Mit der Nennspannung der Netzfrequenz,
7. Spannungsfestigkeit: Zwischen den Anschlüssen 2,15-fache Nennspannung für 5 Sekunden, zwischen den Anschlüssen und dem Behälter 2 Un+2Kv oder 3KVAC, wählen Sie den höheren Wert für 10 Sekunden.
8.Max zulässige Überspannung: 110% Nennspannung
9.Max. zulässiger Überstrom: 130 % Nennstrom
10. Selbstentladungsfunktion: Weniger als 50 V in 3 Minuten nach einem Stromausfall, wenn der Gleichstrom √2 Un beträgt, wie zuvor durch die Kondensatoren erhöht.
11.Anwendbarer Standard: GB/T 12747-2004, IEC60831-2002.

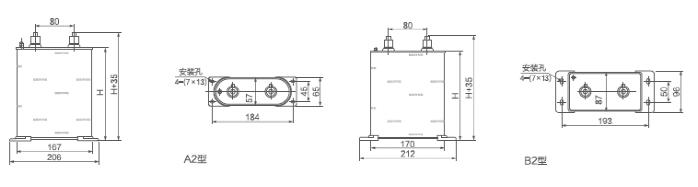

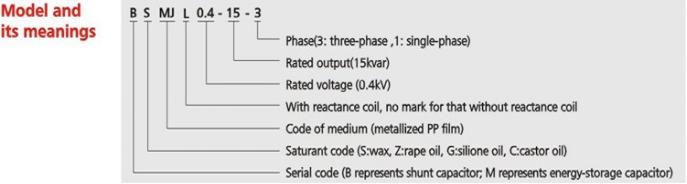

Modell BSMJ BCMJ BZMJ	Bewertet Spannung (kV)	Bewertet Leistung (kvar)	Bewertet Kondensator (uF)	Bewertet Stromstärke (A)	H (mm)	Ausgabe Terminal	Hülse Typ
0,23-1-1	0,23	1	60,2	4.3	125	M6	A2
0,23-3-1	0,23	3	180,5	13	125	M6	A2
0,23-5-1	0,23	5	301	21,7	125	M6	A2
0,23-7,5-1	0,23	7,5	451,5	32,6	210	M8	A2
0,23-10-1	0,23	10	602	43,5	210	M8	A2
0,23-15-1	0,23	15	903	65,2	210	M8	B2
0,23-20-1	0,23	20	1203,4	87	260	M8	B2
0,23-25-1	0,23	25	1504.3	108,7	330	M10	B2
0,23-30-1	0,23	30	1805.2	130,4	230	2 * M10	C
0,4-4-1	0,4	4	79,6	10	125	M6	A2
0,4-5-1	0,4	5	99,5	12,5	125	M6	A2
0,4-6-1	0,4	6	119,4	15,0	125	M6	A2
0,4-7,5-1	0,4	7,5	149,2	18,8	125	M6	A2
0,4-8-1	0,4	8	159,2	20,0	125	M6	A2
0,4-10-1	0,4	10	198,9	25	180	M6	A2
0,4-12-1	0,4	12	238,7	30	180	M6	A2
0,4-14-1	0,4	14	278,5	35	210	M6	A2
0,4-15-1	0,4	15	298,4	37,5	210	M6	A2
0,4-16-1	0,4	16	318,3	40	210	M6	A2
0,4-18-1	0,4	18	358.1	45,0	210	M8	B2
0,4-20-1	0,4	20	397,9	50	210	M8	B2
0,4-22-1	0,4	22	437,7	55	210	M8	B2
0,4-25-1	0,4	24	497,4	62,5	210	M8	B2
0,4-30-1	0,4	30	596,8	75	260	M8	B2
0,4-35-1	0,4	35	696,3	87,5	330	M8	B2
0,4-40-1	0,4	40	796,2	100	330	M8	B2
0,4-45-1	0,4	45	895,2	112,5	230	2 * M10	C
0,4-50-1	0,4	50	995,2	125	230	2 * M10	C
0,4-60-1	0,4	60	1194,3	150	280	2 * M10	C
0,45-4-1	0,45	4	62,9	8.9	125	M6	A2
0,45-5-1	0,45	5	78,6	11.1	125	M6	A2
0,45-6-1	0,45	6	94,3	13.3	125	M6	A2
0,45-7,5-1	0,45	7,5	117,9	16,7	125	M6	A2
0,45-8-1	0,45	8	125,8	17,8	125	M6	A2
0,45-10-1	0,45	10	157,2	22.2	180	M6	A2
0,45-12-1	0,45	12	188,6	26,7	180	M6	A2
0,45-14-1	0,45	14	220.1	31.1	210	M8	A2
0,45-15-1	0,45	15	235,8	33,3	210	M8	A2
0,45-16-1	0,45	16	251,5	35,6	210	M8	A2
0,45-18-1	0,45	18	282,9	40	210	M8	A2/B2
0,45-20-1	0,45	20	314,4	44,4	210	M8	A2/B2
0,45-22-1	0,45	22	345,8	48,9	210	M8	B2
0,45-25-1	0,45	25	393,2	55,6	210	M8	B2
0,45-30-1	0,45	30	471,8	66,7	210	M8	B2
0,45-35-1	0,45	35	550.2	77,8	260	M8	B2
0,45-40-1	0,45	40	629.1	88,9	260	M8	B2
0,45-45-1	0,45	45	707,4	100	230	M10	C
0,45-50-1	0,45	50	786,3	111.1	230	2* M10	C
0,45-60-1	0,45	60	943,6	133,3	230	2 * M10	C
