Kondensatoreinheiten mit interner Sicherung

Hinweise

Umweltfreundliches, proprietäres Dielektrikum, das ein ideales Gleichgewicht zwischen Betrieb bei niedrigen und hohen Umgebungstemperaturen bietet

。Spannungspegel: 1 ~ 24 kV
。Kapazitätsstufe: 100 ~ 800 kvar
。Kapazitätsabweichung: -3 % ~ +5 %
。Dielektrischer Verlusttangentenwert: ≤0,03 %

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

Die einphasigen Mittelspannungs-Vollfolienkondensatoren mit interner Sicherung von Zhiyue zeichnen sich durch modernste Designinnovationen aus: erweiterte Folie, lötfreie Anschlüsse, ein Sicherungssystem und lasergeschnittene Aluminiumfolie. Entwickelt, gefertigt und geprüft, um die Anforderungen der geltenden ANSI/IEEE/IEC-Normen zu erfüllen oder zu übertreffen, sorgt ihre hohe Zuverlässigkeit für niedrige Kosten pro kvar – und macht diese Kondensatoren zu einer einfachen und wirtschaftlichen Blindleistungsquelle.

Einphasige, intern abgesicherte Mittelspannungs-Kondensatoreinheiten. Technische Daten:

Spannungspegel: 1 ~ 24 kV

Kapazitätsstufe: 100 ~ 800 kvar

Kapazitätsabweichung: -3 % ~ +5 %

Dielektrischer Verlusttangentenwert: ≤0,03 %

Entladevorrichtung: Ja

Schutzmethoden: Interne Sicherung

Einphasige, intern abgesicherte Mittelspannungs-Kondensatoreinheiten LEISTUNGEN

Spannung (V)	2.400 - 16.500
Grundlegendes Isolationsniveau (BIL)	95 - 200 kV
Standard-kvar	100 - 1000
Temperaturbereich	Pro erforderlicher Temperaturkategorie

EINHEITSPANZER

Tankdesign	Edelstahl 409, nahtgeschweißt, dichtungslos, hermetisch abgedichtet, hellgraue Oberfläche
Tankbeschichtung	Der Tank wird sandgestrahlt, industriell gewaschen und getrocknet und mit einer Epoxidgrundierung und einem Urethan-Decklacksystem versehen.
Montagevorkehrungen	Montagehalterungen aus Edelstahl mit industrieüblichem 15,62-Zoll-Montagezentrum für Geräteaustauschbarkeit; die Unterseite jeder Halterung ist für eine positive Erdung unlackiert

GERÄTEFUNKTIONEN

Anzahl der Buchsen	1 oder 2
Buchsenkonstruktion	Hellgraue Porzellanbuchsen; glasiert für hohe Festigkeit und Haltbarkeit und molekular verbunden, ohne Dichtung, hermetisch mit dem Kondensatortank abgedichtet
Interne Entladewiderstände	Integrierte Sicherheitsvorkehrung zur Ableitung der Klemmenspannung gemäß IEEE- und IEC-Anforderungen
Terminalgröße	Parallelnutklemmen nehmen Kupfer- oder Aluminiumleiter von AWG #8 massiv bis AWG #1 Litze auf
Anschlusskappe	Unterbrechungsfreier, kontinuierlicher Strompfad von den Elementen zu den vernickelten Anschlusskappen unter Verwendung hochbelastbarer Anschlussdrähte
Absicherung	CLEANBREAK Element-Schmelzsystem

Einphasige, intern abgesicherte Mittelspannungs-Kondensatoreinheiten ANWENDUNGSDETAILS

Anwendungen	Freiluftbänke, metallgekapselte Bänke, mobile Kondensatorbänke und Spezialanwendungen (HGÜ, SVC)
Schutz	Unwuchtschutz (H+ Diff)

NORMEN

BEWERTUNGEN

Spannung (V)	2.400 - 16.500
Grundlegendes Isolationsniveau (BIL)	95 - 200 kV
Standard-kvar	100 - 1000
Temperaturbereich	Pro erforderlicher Temperaturkategorie

EINHEITSPANZER

Tankdesign	Edelstahl 409, nahtgeschweißt, dichtungslos, hermetisch abgedichtet, hellgraue Oberfläche
Tankbeschichtung	Der Tank wird sandgestrahlt, industriell gewaschen und getrocknet und mit einer Epoxidgrundierung und einem Urethan-Decklacksystem versehen.
Montagevorkehrungen	Montagehalterungen aus Edelstahl mit industrieüblichem 15,62-Zoll-Montagezentrum für Geräteaustauschbarkeit; die Unterseite jeder Halterung ist für eine positive Erdung unlackiert

GERÄTEFUNKTIONEN

Anzahl der Buchsen	1 oder 2
Buchsenkonstruktion	Hellgraue Porzellanbuchsen; glasiert für hohe Festigkeit und Haltbarkeit und molekular verbunden, ohne Dichtung, hermetisch mit dem Kondensatortank abgedichtet
Interne Entladewiderstände	Integrierte Sicherheitsvorkehrung zur Ableitung der Klemmenspannung gemäß IEEE- und IEC-Anforderungen
Terminalgröße	Parallelnutklemmen nehmen Kupfer- oder Aluminiumleiter von AWG #8 massiv bis AWG #1 Litze auf
Anschlusskappe	Unterbrechungsfreier, kontinuierlicher Strompfad von den Elementen zu den vernickelten Anschlusskappen unter Verwendung hochbelastbarer Anschlussdrähte
Absicherung	CLEANBREAK Element-Sicherungs-System

ANWENDUNGSDETAILS

Anwendungen	Freiluftbänke, metallgekapselte Bänke, mobile Kondensatorbänke und Spezialanwendungen (HGÜ, SVC)
Schutz	Unwuchtschutz (H+ Diff)

NORMEN

IEEE

Std. 18

IEC

60871-1

60871-4

CSA

CAN/CSA-C871-1

Einphasige, intern abgesicherte Mittelspannungs-Kondensatoreinheiten Eigenschaften:

· Lötfreie Vollfolienkondensatoren mit erweiterter Folie und hohem Stapelfaktor

· Edelstahltank mit hellgrauer Oberfläche für Beständigkeit gegen stark korrosive Atmosphären

· Umweltfreundliches, proprietäres Dielektrikum, das ein ideales Gleichgewicht zwischen Betrieb bei niedrigen und hohen Umgebungstemperaturen bietet

· Hellgraue Porzellanbuchsen; glasiert für hohe Festigkeit und Haltbarkeit und hermetisch abgedichtet mit dichtungsfreiem Design

· Interne Entladewiderstände, die die Klemmenspannung reduzieren, um die IEEE- und IEC-Anforderungen zu erfüllen, nachdem der Kondensator abgeklemmt wurde

· Element-Verschmelzungssystem

· Blauer Nicht-PCB-Aufkleber auf jeder Einheit

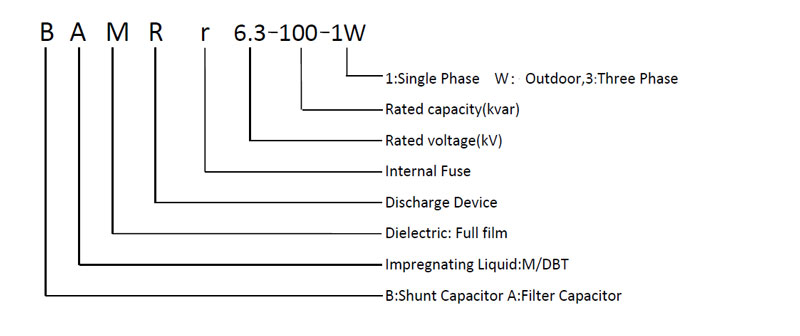

SPEZIFIKATION	NENNSPANNUNG (kV) Un	NENNLEISTUNG (kVAR) Frage	NENNLEISTUNG (μF) Cn	NENNSTROM (A) In	Frequenz (Hz)
BAM6.3-25-1W	6.3	25	2.01	3,97	50
BAM6.3-30-1W	6.3	30	2.41	4,76	50
BAM6.3-50-1W	6.3	50	4.01	7,94	50
BAM6.3-100-1W	6.3	100	8.02	15,87	50
BAM6.3-150-1W	6.3	150	12.04	23,81	50
BAM6.3-200-1W	6.3	200	16.05	31,75	50
BAM6.3-300-1W	6.3	300	24.07	47,62	50
BAM6.3-334-1W	6.3	334	26,80	53,02	50
BAM6.6-25-1W	6.6	25	1,83	3,79	50
BAM6.6-30-1W	6.6	30	2.19	4,55	50
BAM6.6-50-1W	6.6	50	3,66	7,58	50
BAM6.6-100-1W	6.6	100	7.31	15.15	50
BAM6.6-150-1W	6.6	150	10,97	22,73	50
BAM6.6-200-1W	6.6	200	14,62	30.30	50
BAM6.6-300-1W	6.6	300	21,93	45,45	50
BAM6.6-334-1W	6.6	334	24.42	50,61	50
BAM6.6/√3-25-1W	6,6/√3	25	1,83	6,56	50
BAM6.6/√3-30-1W	6,6/√3	30	2.19	7,87	50
BAM6.6/√3-50-1W	6,6/√3	50	3,66	13.12	50
BAM6.6/√3-100-1W	6,6/√3	100	7.31	26.24	50
BAM6.6/√3-150-1W	6,6/√3	150	10,97	39,36	50
BAM6.6/√3-200-1W	6,6/√3	200	14,62	52,48	50
BAM6.6/√3-300-1W	6,6/√3	300	21,93	78,73	50
BAM6.6/√3-334-1W	6,6/√3	334	24.42	87,65	50
BAM10.5-50-1W	10.5	50	1,44	4,76	50
BAM10.5-100-1W	10.5	100	2,89	9,52	50
BAM10.5-150-1W	10.5	150	4.33	14.29	50
BAM10.5-200-1W	10.5	200	5,78	19.05	50
BAM10.5-300-1W	10.5	300	8,67	28,57	50
BAM10.5-334-1W	10.5	334	9,65	31,81	50
BAM11-100-1W	11	100	2,63	9.09	50
BAM11-150-1W	11	150	3,95	13,64	50
BAM11-200-1W	11	200	5.26	18.18	50
BAM11-300-1W	11	300	7,90	27.27	50
BAM11-334-1W	11	334	8,79	30,36	50
BAM12-100-1W	12	100	2.21	8.33	50
BAM12-150-1W	12	150	3.32	12,50	50
BAM12-200-1W	12	200	4.42	16,67	50
BAM12-300-1W	12	300	6,63	25.00	50
BAM12-334-1W	12	334	7,39	27,83	50
BAM11/√3-50-1W	11/√3	50	3,95	7,87	50
BAM11/√3-100-1W	11/√3	100	7,90	15,75	50
BAM11/√3-150-1W	11/√3	150	11,84	23,62	50
BAM11/√3-200-1W	11/√3	200	15,79	31,49	50
BAM11/√3-300-1W	11/√3	300	23,69	47,24	50
BAM11/√3-334-1W	11/√3	334	26,37	52,59	50
BAM12/√3-100-1W	12/√3	100	7,90	15,75	50
BAM12/√3-150-1W	12/√3	150	11,84	23,62	50
BAM12/√3-200-1W	12/√3	200	15,79	31,49	50
BAM12/√3-300-1W	12/√3	300	23,69	47,24	50
BAM12/√3-334-1W	12/√3	334	26,37	52,59	50
BAM12/√3-400-1W	12/√3	400	31,58	62,98	50
BAM11-100-3W	11	100	2,63	5,25	50
BAM11-150-3W	11	150	3,95	7,87	50
BAM11-200-3W	11	200	5.26	10,50	50
BAM11-300-3W	11	300	7,90	15,75	50
BAM11-334-3W	11	334	8,79	17,53	50
BAM12-100-3W	12	100	2.21	4,81	50
BAM12-150-3W	12	150	3.32	7.22	50
BAM12-200-3W	12	200	4.42	9,62	50
BAM12-300-3W	12	300	6,63	14.43	50
BAM12-334-3W	12	334	7,39	16.07	50

Nachrichtenfeedback

Wenn Sie Fragen zu Angeboten oder zur Zusammenarbeit haben, senden Sie uns bitte eine E-Mail an niki@zhiyue.com oder verwenden Sie das folgende Anfrageformular. Unser Vertriebsmitarbeiter wird Sie innerhalb von 24 Stunden kontaktieren. Vielen Dank für Ihr Interesse an unseren Produkten.

Produkte empfehlen

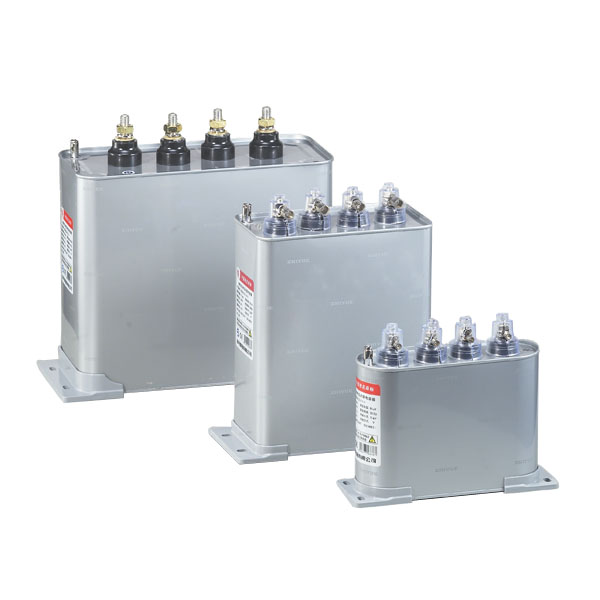

Leistungskondensator für die Spaltphasenkompensation

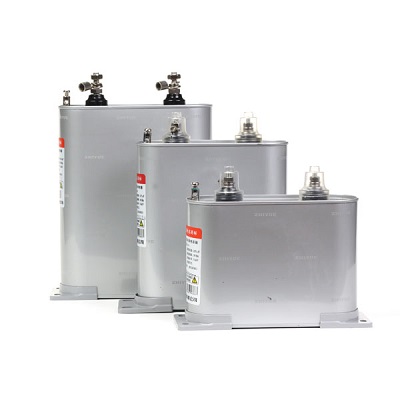

Einphasiger Leistungskondensator vom Typ BSMJ in Kastenform
