Leistungskondensator für die Spaltphasenkompensation

Hinweise

Mit der Entwicklung der Blindleistungskompensationstechnologie, wie bei dreiphasiger Schieflast,
die Spaltphasenkompensation der Blindleistung durch Anwendung der Methode der jeweiligen Dreiphasenschaltung des Kondensators durchzuführen,
um die Genauigkeit der Kompensation zu verbessern und das Stromsparergebnis zu optimieren.
Zu diesem Zweck hat unser Unternehmen einen Shunt-Kondensator zur Spaltphasenkompensation entwickelt.

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

split phase compensation power capacitor

Split-Phase-Kompensation Niederspannungs-Leistungskondensator

Allgemeine Beschreibung:
Mit der Entwicklung der Blindleistungskompensationstechnologie kann bei dreiphasiger Schieflast die Spaltphasenkompensation der Blindleistung durch die jeweilige dreiphasige Schaltung von Kondensatoren durchgeführt werden, um die Genauigkeit der Kompensation zu verbessern und die Stromersparnis zu optimieren. Zu diesem Zweck hat unser Unternehmen einen Spaltphasenkompensations-Shuntkondensator entwickelt. Sein Gehäuse ist mit Neutralpunkten ausgestattet, von denen die Anschlussklemmen herausgeführt sind. Dies erleichtert die Spaltphasenschaltung des Kondensators.
Bezüglich der Hauptmerkmale, technischen Angaben, Betriebsbedingungen, des Aussehens und der Montageabmessungen beziehen Sie sich auf die entsprechenden Bedingungen und Parameter des von unserem Unternehmen hergestellten Niederspannungs-Shuntkondensators.

Aufbau und Anschluss:

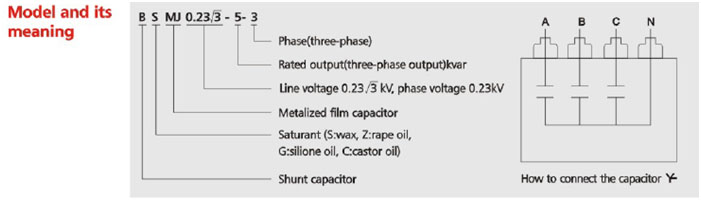

1. Drei einphasige Kondensatoren werden in Y-Form angeschlossen, wobei der Neutralpunkt nach außen führt (Ende N). Somit entstehen drei einphasige Kondensatoren. AN, BN und CN sind im Betrieb unabhängige Einheiten.
2. Jede unabhängige Einheit ist mit einem Entladewiderstand verbunden.
3. Eventuelle Schäden an der unabhängigen Einheit werden durch einen Überspannungspuffer abgeschaltet.

Hinweis: Drei einphasige Kondensatoren mit unabhängiger Einheit eignen sich auch für die Spaltphasenkompensation. Die drei Kondensatoren sind klein und werden von den Benutzern sehr geschätzt.

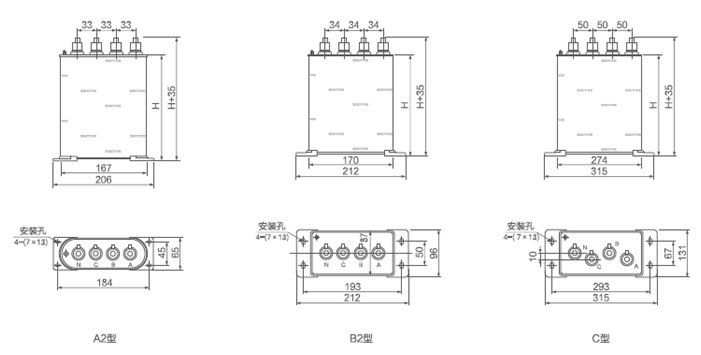

Modell BSMJ BCMJ BZMJ	Nennleitung Spannung (kV)	Bewertet Spannung (kV)	Bewertet Leistung (kvar)	Bewertet Kondensator (uF)	Bewertet Stromstärke (A)	H (mm)	Ausgabe Terminal	Hülse Typ
0,23√3-1-3	0,4	0,23	1	20.1	1.4	130	M6	A
0,23√3-2-3	0,4	0,23	2	40,1	2.9	130	M6	A
0,23√3-3-3	0,4	0,23	3	60,2	4.3	130	M6	A
0,23√3-4-3	0,4	0,23	4	80,2	5.8	130	M6	A
0,23√3-5-3	0,4	0,23	5	100,3	7.2	130	M6	A
0,23√3-6-3	0,4	0,23	6	120,4	8.7	130	M6	A
0,23√3-7,5-3	0,4	0,23	7,5	150,4	10.9	220	M6	A
0,23√3-8-3	0,4	0,23	8	160,5	11.6	220	M6	A
0,23√3-10-3	0,4	0,23	10	200,6	14,5	220	M6	A
0,23√3-12-3	0,4	0,23	12	240,7	17.4	220	M6	A
0,23√3-14-3	0,4	0,23	14	280,8	20.3	220	M6	B
0,23√3-15-3	0,4	0,23	15	300,9	21,7	220	M6	B
0,23√3-16-3	0,4	0,23	16	320,9	23.2	220	M6	B
0,23√3-18-3	0,4	0,23	18	361	26.1	220	M6	B
0,23√3-20-3	0,4	0,23	20	401.2	29	270	M6	B
0,23√3-25-3	0,4	0,23	25	501.4	36,2	330	M6	B
0,23√3-30-3	0,4	0,23	30	601.7	43,5	210	M10	C
0,25√3-1-3	0,4	0,25	1	17	1.3	130	M6	A
0,25√3-2-3	0,4	0,25	2	34	2.7	130	M6	A
0,25√3-3-3	0,4	0,25	3	50,9	4	130	M6	A
0,25√3-4-3	0,4	0,25	4	67,9	5.3	130	M6	A
0,25√3-5-3	0,4	0,25	5	84,9	6.7	130	M6	A
0,25√3-6-3	0,4	0,25	6	101,9	8	130	M6	A
0,25√3-7,5-3	0,4	0,25	7,5	127,3	10	130	M6	A
0,25√3-8-3	0,4	0,25	8	135,8	10.7	220	M6	A
0,25√3-10-3	0,4	0,25	10	169,8	13.3	220	M6	A
0,25√3-12-3	0,4	0,25	12	203,7	16	220	M6	A
0,25√3-14-3	0,4	0,25	14	237,7	18,7	220	M6	A
0,25√3-15-3	0,4	0,25	15	254,6	20	220	M6	B
0,25√3-16-3	0,4	0,25	16	271,6	21.3	220	M6	B
0,25√3-18-3	0,4	0,25	18	305,6	24	220	M6	B
0,25√3-20-3	0,4	0,25	20	339,5	26,7	270	M6	B
0,25√3-25-3	0,4	0,25	25	424,4	33,3	270	M6	B
0,25√3-30-3	0,4	0,25	30	509.3	40	210	M10	C
