Zylindertyp CMKP Dreiphasen-Leistungskondensator

Zylindertyp CMKP Niederspannungs-Leistungskondensator

Allgemeine Beschreibung:
Der Niederspannungskondensator der CMKP-Serie mit selbstheilendem Rundkondensator wird zur Korrektur des Leistungsfaktors von Niederspannungsnetzgeräten mit 50 Hz und 60 Hz verwendet. Er eignet sich für die Kompensation vor Ort und konzentriert die automatische Kompensation, reduziert Blindverluste, verbessert die Spannungsqualität und ist ein Energiesparprodukt.
Das Produkt entspricht IEC831-1/2.

Betriebszustand:
1. Höhe: niedriger als 2000 m
2. Umgebungstemperatur -25 °C - 50 °C
3. Luftfeuchtigkeit: kleiner als 90 %
4. Stellen Sie nach der Stromunterbrechung sicher, dass die verbleibende Spannung weniger als 10 % der Nennspannung beträgt. Normalerweise beträgt diese Zeit 200 Sekunden. Daher sollte der von Ihnen verwendete Controller über eine Funktion zur Zeitverzögerung für die Wiederherstellung nach der Unterbrechung verfügen.

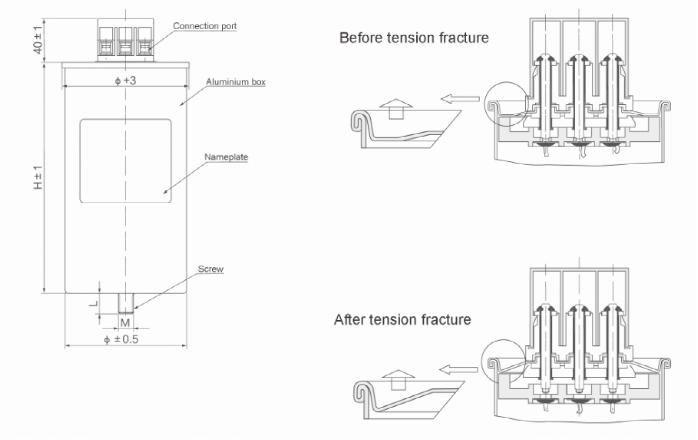

Strukturmerkmale:
1.Verwenden Sie versiegelte Aluminium-Zylinderdosen.
2. Verwenden Sie mikrokristallines Wachs und gesundes dielektrisches Öl als Imprägniermittel.
3. Es verfügt über ein eingebautes Drucktrenngerät und einen Entladewiderstand.
4. Verwenden Sie als Medium eine dielektrische metallisierte Polypropylenfolie.
5. Oben am Kondensator befindet sich eine Anschlussklemme zum Schutz vor Stromschlägen.
6. Unten befindet sich eine Erdungsschraube M12 oder M16.
7. Alle dreiphasigen Kondensatoren haben innen eine Dreiecksverbindung.

Wichtigste technische Eigenschaften:

1. Nennspannung: 0,23 kV, 0,4 kV, 0,415 kV, 0,45 kV, 0,525 kV usw.
2. Nennleistung: 1–30 kvar.
3. Kapazitätstoleranz: -5 % – 10 %.
4. Tangens des Verlustwinkels: kleiner als 0,1 %.
5. Spannungsfestigkeit zwischen den Anschlüssen: 2,15-fache Nennspannung für 5 Sekunden.
6. Dielektrischer Pegel: Spannung zwischen Anschluss und Gehäuse hinzufügen: 2-fache Nennspannung plus 2 KV oder 3 KV, wählen Sie den höheren Wert, es dauert 10 s, kein Funkenüberschlag oder Blitz.
7. Maximal zulässiger Überstrom: Bei 1,1-facher Nennspannung darf er 8 Stunden pro Tag nicht überschreiten; bei 1,15-facher Nennspannung darf er 30 Minuten pro Tag nicht überschreiten, bei 1,2-facher Spannung darf er 5 Minuten pro Tag nicht überschreiten, bei 1,3-facher Nennspannung darf er 1 Minute pro Tag nicht überschreiten.
8.Maximal zulässiger Überstrom: 1,3-fache des Nennstroms, aber unter Berücksichtigung der Spannung, Kapazitätstoleranz und Harmonischen darf der Übergangsstrom das 1,43-fache des Nennstroms nicht überschreiten.
9. Entladefunktion: Es verfügt über einen eingebauten Entladewiderstand. Nach 3 Minuten Entladung sinkt die Spannung auf unter 50 V, nachdem der Kondensator die Stromzufuhr unterbrochen hat.
10. Gemäß der Norm IEC60831-2002.
