ZN63(VBM7)-12 Festinstallierter Vakuum-Leistungsschalter für den Innenbereich

Hinweise

Der seitlich montierte Vakuum-Leistungsschalter VS1-12 ist eine Art Hochspannungsschaltgerät für den Innenbereich, das in dreiphasigen Wechselstromsystemen mit einer Frequenz von 50 Hz und einer Nennspannung von 12 kV als Schutz- und Steuereinheit verwendet wird.
Aufgrund der besonderen Überlegenheit des Vakuum-Leistungsschalters eignen sie sich besonders für Anwendungen, die einen häufigen Betrieb bei Nennbetriebsstrom oder mehrere offene Kurzschluss-Ausschaltströme erfordern.

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

ZN63(VBM7)-12 fixed indoor vacuum circuit breaker

ZN63(VBM7)-12 Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich

Zusammenfassung
Der seitlich montierte Vakuum-Leistungsschalter VS1-12 ist ein Hochspannungsschalter für den Innenbereich, der in dreiphasigen Wechselstromsystemen mit einer Frequenz von 50 Hz und einer Nennspannung von 12 kV als Schutz- und Steuereinheit eingesetzt wird. Aufgrund seiner besonderen Überlegenheit eignet sich der Vakuum-Leistungsschalter besonders für Anwendungen, die häufigen Betrieb mit Nennstrom oder mehrere offene Kurzschluss-Ausschaltströme erfordern. Er eignet sich besonders für Orte mit häufigem Betrieb.
Der seitlich montierte Vakuum-Leistungsschalter VS1-12 ist fest installiert und wird hauptsächlich in festen Schaltanlagen eingesetzt. Er kann allein oder in Ringnetz-Stromversorgungssystemen, kastenförmigen variablen Systemen und nicht standardmäßigen Stromversorgungssystemen zum Schutz und zur Steuerung der

Technische Spezifikationen

NEIN.	Artikel		Einheiten	Parameter
1	Nennspannung		kV	12
2	Nennstrom		A	630~1250	1250	1250
3	Bemessungs-Kurzschlussausschaltstrom		kA	20	25	31,5
4	Bemessungs-Kurzschluss-Einschaltstrom		kA	50	63	80
5	Bemessungs-Spitzenstromfestigkeit		kA	50	63	80
6	4S bewertet Kurzschluss rcu es widerstehen Strom		kA	20	25	31,5
7	Bewertet Isolationsniveau	1min Leistung Frequenz Spannung	kV	42 (Fraktur 48)
		Blitzstoßspannung (Spitze)		75 (Fraktur 65)
8	Nennbetriebssequenz			O－ 0,3S-CO-180S-CO
9	Lebensdauer des Mechanismus		Mal	10000
10	Öffnungszeiten des Bemessungs-Kurzschlussausschaltstroms		Mal	50
11	Nennschließspannung des Bedieners (DC)		V	AC/DC 220.110
12	Nennöffnungsspannung des Bedieners (DC)		V	AC/DC 220.110
13	Abstand zwischen offenen Kontakten		mm	11 ± 1
14	Überhub (Grad der Kontaktfederkompression)		mm	3,5 ± 0,5
15	Drei Phasenpunkte, Schlussprellzeit		MS	≤2
16	Prellzeit beim Schließen des Kontakts		MS	≤2
17	Durchschnittliche Öffnungsgeschwindigkeit		MS	1,1 ± 0,2
18	Durchschnittliche Schließgeschwindigkeit		MS	0,6 ± 0,2
19	Betrieb Zeit	Die höchste Betriebsspannung	S	≤0,05
		Die niedrigste Betriebsspannung		≤0,08
20	Schließzeit		S	0,1
21	Dynamischer und statischer Kontakt erlaubt Verschleiß einer kumulativen Dicke		mm	3

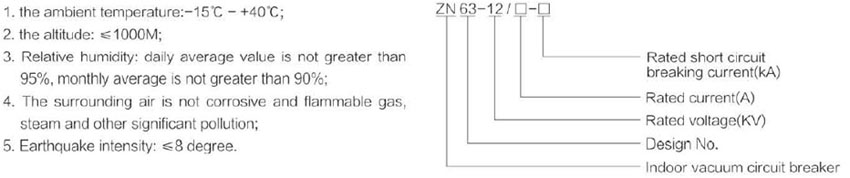

Modellimplikation

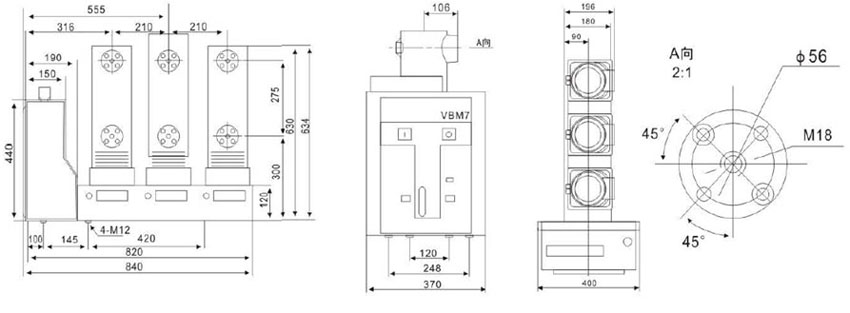

Gesamtabmessungen
