Seitlich montierter Vakuum-Leistungsschalter ZN28G für den Innenbereich

Hinweise

Der Vakuum-Leistungsschalter der Serie ZN28G ZN28A-12 für den Innenbereich ist ein dreiphasiger Wechselstromschalter mit 50 Hz und einer Nennspannung von 12 kV für den Innenbereich.
Kontrolle und Schutz für Industrie- und Bergbauunternehmen,
Kraftwerke und Umspannwerke, elektrische Anlagen,
und für häufige Operationen geeignet.

Ausführliche Einführung

ZN28G side mounted indoor vacuum circuit breaker

ZN28G Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich

Zusammenfassung
Der Vakuum-Leistungsschalter für den Innenbereich der Serie ZN28G ZN28A-12 ist ein dreiphasiger Wechselstromschalter mit 50 Hz und einer Nennspannung von 12 kV für den Innenbereich. Er dient der Steuerung und dem Schutz von Industrie- und Bergbauunternehmen, Kraftwerken und Umspannwerken, elektrischen Anlagen und Orten mit häufigem Betrieb.

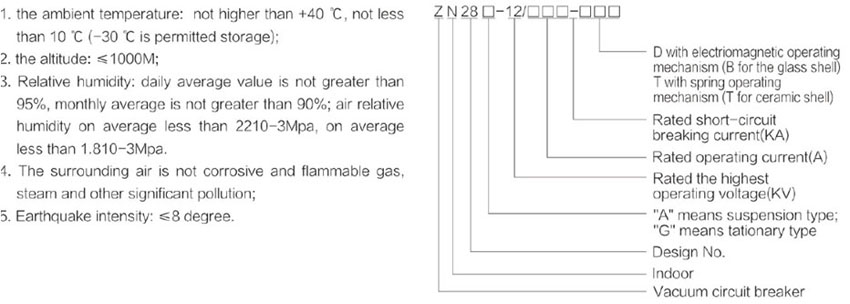

Modellimplikation

Technische Daten

NEIN. Artikel Einheiten Parameter
1 Nennspannung kV 12
2 Nennstrom A 630-3150
3 Bemessungs-Kurzschlussausschaltstrom KA 20 31,5 40
4 Bemessungs-Kurzschluss-Einschaltstrom KA 50 80 100
5 Dynamischer Nenn-Dauerstrom (Spitze) KA 50 80 100
6 Nenn-Thermostabilitätsstrom (RMS) KA 20 31,5 40
7 Bewertete thermische Stabilitätszeit S 4
8 Die Ausschaltzeiten des Bemessungs-Kurzschlussausschaltstroms Mal 30 (50)
9 Offene Zeit des elektromagnetischen Betätigungsmechanismus CD10 MS <80
10 Nennbetriebssequenz 0-0,3 s-CO-180 s-CO
11 Eine winzige Stehfrequenzspannung (RMS) kV Die Phase 42, Abschnitt 148
12 Blitzschlagdruck kV Die Phase 75, Abschnitt 85
13 Mechanische Lebensdauer Mal 10000
14 Hinweis: 20 KA, 31,5 KA t = 0,3 s t1 = 180 s 40 KA t = 180 s t1 = 180 s

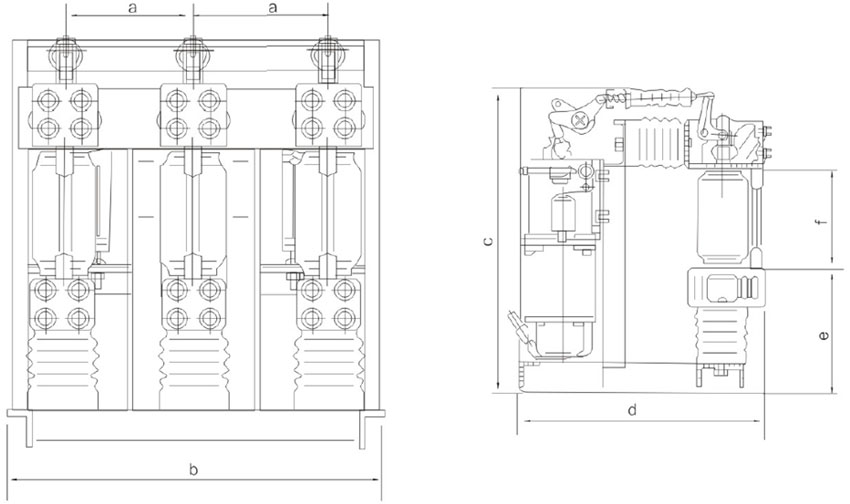

Gesamtabmessungen
