ZN23-40.5 Handkarrentyp Innenvakuum-Leistungsschalter

Hinweise

Handkarren-Innenvakuum-Leistungsschalter der Serie ZN23-40.5 für die Hochspannung von 40,5 kV,
Dreiphasiger Wechselstrom 50 Hz. Elektrische Hochspannungsgeräte für den Innenbereich.
Bewerben Sie sich auf Industrie- und Bergbau-e r1terp steigt,
Umspannwerke sowie Übertragungs- und Verteilungssysteme für Steuer- und Schutzschaltungen;

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

ZN23-40.5 handcart type indoor vacuum circuit breaker

ZN23-40.5 Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich

Zusammenfassung
Vakuum-Leistungsschalter der Serie ZN23-40.5 für den Innenbereich, geeignet für Hochspannungen bis 40,5 kV, dreiphasiger Wechselstrom (50 Hz). Anwendung in Industrie- und Bergbauanlagen, Umspannwerken sowie Übertragungs- und Verteilungssystemen zur Steuerung und Schutzschaltung; besonders geeignet für die Metallurgie, die Lichtbogenstahlindustrie usw. Häufiger Betrieb als Steuerungs- und Schutzeinrichtung erforderlich.
Die Serie ZN23-40.5 erfüllt die Standards GB1984-89.

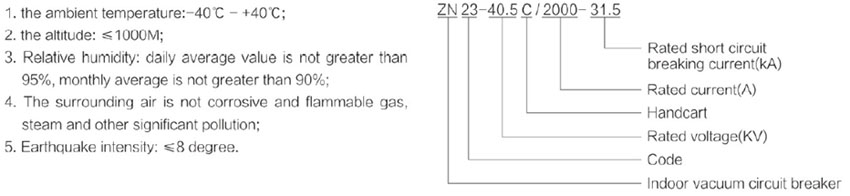

Modellimplikation

Technische Daten

NEIN.	Artikel	Einheiten	Parameter
1	Nennspannung	kA	40,5
2	Donnerstoßspannung (Spitzenwert)	kA	185
3	lmin industrielle Stehfrequenzspannung	kA	95
4	Nennfrequenz	Hz	50
5	Nennstrom	A	1250,1600,2000
6	Bemessungs-Kurzschlussausschaltstrom	kA	25	31,5
7	Bemessungs-Kurzschlussstromfestigkeit	kA	25	31,5
8	Bemessungs-Scheitelwert-Stehstrom	kA	63	80
9	Bemessungs-Kurzschlussdauer	S	4
10	Bemessungs-Kurzschlussausschaltzeit	MS	90
11	Bemessungs-Kurzschluss-Einschaltstrom	kA	63,80
12	Nennbetriebsreihenfolge		0-0,3 s-C0-180 s-CO
13	Zeitpunkt der Schließbremse	MS	50-85
14	Zeitpunkt der Bremsenunterbrechung	MS	40-85
15	Bemessungs-Kurzschlussstrom-Ausschalt- und Schließzeiten	Mal	20
16	Mechanische Lebensdauer	Mal	10000
17	Nennabfallstrom der Kondensatorbank	A	630
18	Nennleistung der Energiespeicher-Elektromaschine	W	275
19	Nennspannung des Energiespeichermotors	V	AC/DC220,110
20	Speicherdauer	S	<15
21	Nennspannung des Schließ- und Öffnungsmagneten	V	AC/220.110
22	Bemessungsstrom des Überstromauslösers	A	5
23	Hilfsschalter Nennspannung Strom	A	10

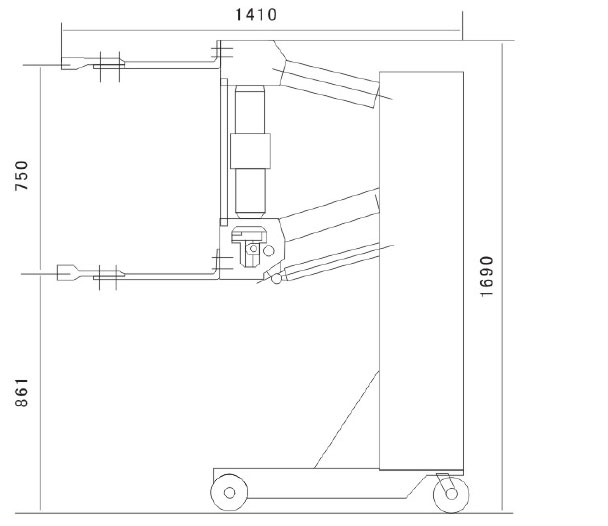

Gesamtabmessungen
