Ausführliche Einführung

ZN63(VS1)-12 fixed indoor HV vacuum circuit breaker

ZN63(VS1)-12 Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich

Zusammenfassung
Der VS1-12-Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich ist ein dreiphasiges Wechselstrom-Schaltgerät mit 50 Hz und 12 kV für den Innenbereich.
1. Installationsart: ausziehbarer Typ, fester Typ, seitlich montierter Typ;
2. Betriebsmechanismus: Federbetriebsmechanismus, Permanentmagnetbetriebsmechanismus;
3. Masttyp: montierter Mast, eingebetteter Mast;
4. Anwendung: Schaltanlage KYN28-12, XGN-12.
5. Sekundärstecker: 58 Pins, 64 Pins.

※ Produktstandards
1. IEC62271-100 Hochspannungsschaltanlagen und -steuerungen Teil 100: Wechselstrom-Leistungsschalter
2. GB1984 Hochspannungs-AC-Leistungsschalter
3. GB/T11022 Gemeinsame Spezifikationen für Hochspannungs-Schaltanlagen und -Steuerungen
4. JB/T 3855 Hochspannungs-AC-Vakuum-Leistungsschalter
5. DL/T402 Spezifikation für Hochspannungs-Wechselstrom-Leistungsschalter

※ Umgebungsbedingungen
1. Umgebungstemperatur: -15 °C bis +40 °C;
2. Höhe: ≤1000m;
3. Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤95 %, Monatsdurchschnitt ≤90 %;
4. Erdbebenintensität: Stufe ≤8;
5. Orte ohne Feuer, Explosionsgefahr, starke Verschmutzung, chemische Korrosion sowie starke Vibrationen.

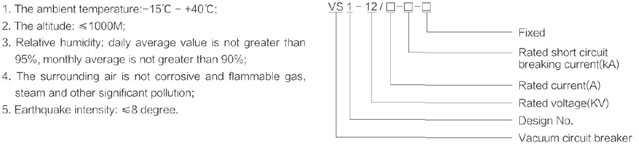

Modellimplikation

Technische Spezifikationen

NEIN.	Artikel		Einheiten	Parameter
1	Nennspannung		kV	12
2	Nennfrequenz		Hz	50
3	Bemessungsisolationspegel	Bemessungs-Blitzstoßspannungstoleranz	kA	Gegen Erde/Phase gegen Phase42/48
		1 Min. Frequenzspannung		Gegen Erde/Phase gegen Phase75/85
4	Bemessungs-Kurzzeitausschaltstrom		kA	20	25	31,5	40
5	Nennstrom		A	630	630	1250 1600	1250 1600
				1250	1250	2000 2500	2000 2500
6	Bemessungs-Kurzschlussstromfestigkeit		kA	20	25	31,5	40
7	Bemessungs-Spitzenstromfestigkeit			50	63	80	100
8	Bemessungs-Kurzschlussstrom (Spitze)			50	63	80	100
9	Dauer des Kurzschlussstroms der Rate d		S	4
10	Mechanische Lebensdauer		Zeit	10000
11	Frequenztoleranz der Sekundärkreisspannung ( 1 min)		V	2000
12	Nennbetriebssequenz			O－0 . 3s-CO- 1 80s-CO
				O－ 180 s-CO-180 s-CO
