ZN85-40.5 indoor HV vacuum circuit breaker

ZN85-40.5 Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich

Zusammenfassung
Der Hochspannungs-Vakuum-Leistungsschalter ZN85-40.5 für den Innenbereich ist ein dreiphasiges Wechselstrom-Schaltgerät mit 50 Hz und 40,5 kV für den Innenbereich.
1. Installationsart: ausziehbarer Typ;
2. Betätigungsmechanismus: Federbetätigungsmechanismus;
3. Masttyp: montierter Mast, eingebetteter Mast;
4. Anwendung: Schaltanlage KYN61-40.5.
5. Sekundärstecker: 58 Pins, 64 Pins.

※ Umgebungsbedingungen
1. Umgebungstemperatur: -15 °C bis +40 °C;
2. Höhe: ≤1000m;
3. Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤95 %, Monatsdurchschnitt ≤90 %;
4. Erdbebenintensität: Stufe ≤8;
5. Orte ohne Feuer, Explosionsgefahr, starke Verschmutzung, chemische Korrosion sowie starke Vibrationen.

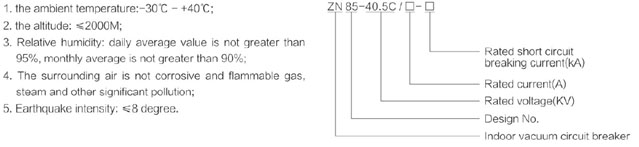

Modellimplikation

Technische Daten

NEIN.	Artikel		Einheiten	Parameter
1	Nennspannung		kV	40,5
2	Bemessungsisolationspegel	Stehwechselspannung 1 Min. (Effektivwert）	kV	95
		Blitzstoßspannung (Effektivwert)	kV	185
3	Nennstrom		A	1250/1600/2000
4	Nennfrequenz		Hz	50
5	Bemessungs-Kurzzeitstromfestigkeit		kA	25 31,5
6	Bemessungs-Spitzenstromfestigkeit		kA	63 80
7	Bemessungs-Kurzschlussausschaltstrom		kA	25 31,5
8	Bemessungs-Kurzschlusseinschaltstrom (Spitzenwert)		kA	63 80
9	Bemessungs-Kurzschluss-Dauerzeit		S	4
10	Nennbetriebssequenz			C-0,3 s-CO-180 s-CO
11	Pausenzeit		MS	<80
12	Bemessungs-Kurzschlussausschaltstromzeiten		Zeit	20
13	Abschaltstrom einer einzelnen Kondensatoreinheit		A	630
14	Maschinenlebensdauer		Zeit	10000
15	Bemessungsbetriebsspannung		V	AC/DC 110.220
16	Nennstrom eines einzelnen Back-to-Back-Kondensatorgeräts		A	400
