FZN25 FZRN25 Vakuum-Lastschalter

FZN25 FZRN25 Hochspannungs-Lasttrennschalter für den Innenbereich

Zusammenfassung
Vakuum-Lastschalter und Verbundgeräte vom Typ FZN25, FZRN25, geeignet für Drehstrom-Ringnetze mit 50 Hz oder Terminalstromversorgungen und industrielle elektrische Geräte, zur Laststeuerung und zum Kurzschlussschutz. Der Lastschalter öffnet und schließt den geschlossenen Stromkreis, den Leerlauftransformator und den Kabelladestrom. Verbundgeräte können jeden Strom bis zum Nennkurzschlussstrom unterbrechen. Mit gerader Bewegung oder Trennbruch und Vakuumschalterverbindung. Mit manueller und elektrischer Bedienung.
FZN25, FZRN25 mit speziellem Getriebestrukturdesign, Lichtbogenlöschkammer hält Spannung nur im Moment des Schließens und Öffnens stand, kleine Größe, geringes Gewicht.
Mit FZN25 und FZRN25 können Isolationsbrüche und Lichtbogenlöschkammerbrüche im Einwegbetrieb realisiert werden.
FZN25, FZRN25 verfügt über einen Erdungsschalter mit gegenseitiger Erdungsverbindung zwischen dem statischen Kontakt und dem beweglichen leitfähigen Zylinder, der Sicherheit und bequeme Wartung gewährleistet.
Umgebungsbedingungen
1. Die Umgebungstemperatur: -25 °C – +40 °C, alpine Region, ;;.-40 °C;
2. Die Höhe: ≤1000 m;
3. Relative Luftfeuchtigkeit: Der Tagesdurchschnittswert liegt nicht über 95 %, der Monatsdurchschnitt liegt nicht über 90 %;
4. Erdbebenintensität: ≤ 8 Grad;
5. Die Umgebungsluft ist nicht korrosiv und enthält keine brennbaren Gase, Dämpfe oder andere erhebliche Schadstoffe.
6. Verschmutzungsgrad: II. Klasse;

Modellimplikation

Technische Daten

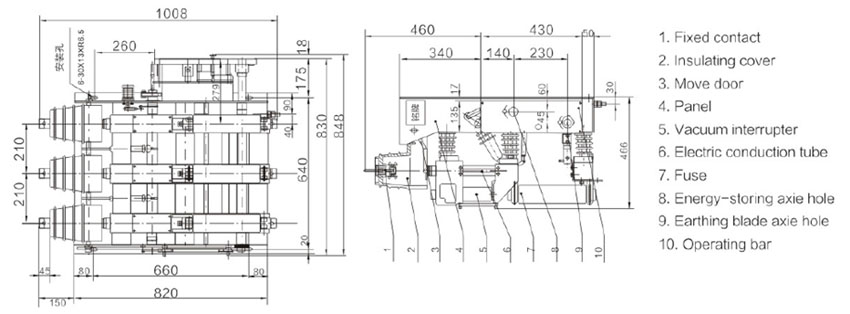

Gesamtabmessungen
