FKN12A-12D Druckluft-Lasttrennschalter

FKN12A-12D Hochspannungs-Lasttrennschalter für den Innenbereich

Zusammenfassung
Die Druckluft-Lasttrennschalter der Serie FKN12A-12D und die Druckluft-Lasttrennschalter-Sicherungs-Kombinationsgeräte der Serie FKRN12A-12D sind neue Schaltanlagen für dreiphasige Stromverteilungssysteme mit einer Nennspannung von 12 kV und dienen als Schutz- und Steuergeräte für Transformatoren, Kabel und Freileitungen. Diese Serien eignen sich insbesondere für Umspannwerke im ländlichen und städtischen Bereich, vorgefertigte Umspannwerke sowie die Ringnetzversorgung.
Der Druckluft-Lasttrennschalter der Serie FKN12A-12D kann den Laststrom unterbrechen und Überstrom erzeugen.
Der Druckluft-Lasttrennschalter der Serie FKRN12A-12D kann Überstrom, Laststrom und Kurzschlussstrom unterbrechen und erzeugen (Strombegrenzungssicherung).
Dieses Produkt zeichnet sich durch eine schlagfeste Struktur, ein ästhetisches Erscheinungsbild, eine zuverlässige Verriegelung und einen hohen Isolationsgrad aus. Der Federspeichermechanismus ermöglicht die Ein- und Ausschaltgeschwindigkeit unabhängig von der Krafteinwirkung. Die Lichtbogenlöschung erfolgt innerhalb der Isolierabdeckung. Das bei Funkenbildung entstehende freie Gas führt nicht zu einem Abfall der Isolation zwischen den Phasen und der Phase gegen Erde. Die Isolierabdeckungsschindel trennt die stromführenden Teile und erhöht so den Schutz des Ringkabelschuhs. Der Kupfer-Wolfram-Kontakt und der Hauptkontakt sorgen für zuverlässige Leitfähigkeit und lange Lebensdauer. Dieses Produkt zeichnet sich durch einfache Wartung und Bedienung sowie zuverlässige Leistung aus. Es entspricht der Norm EC62271-105.

Umgebungsbedingungen
1. Umgebungstemperatur -25 °C - +40 °C
2. Höhe,,,; 1000m
3. Luftfeuchtigkeit: tägliche durchschnittliche Luftfeuchtigkeit.;;95%, monatlich.;;90%
4. Das Erdbeben überschreitet nicht die Stufe 8
5. Kein Feuer, keine Explosion, keine chemische Erosion.

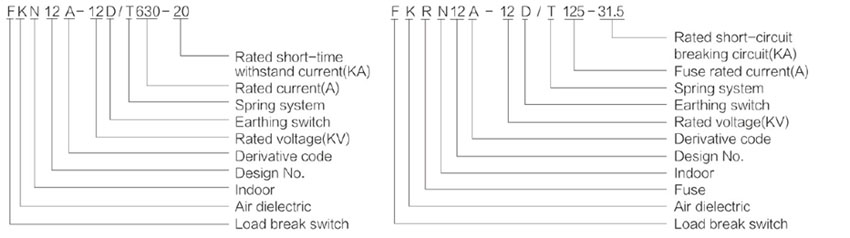

Modellimplikation

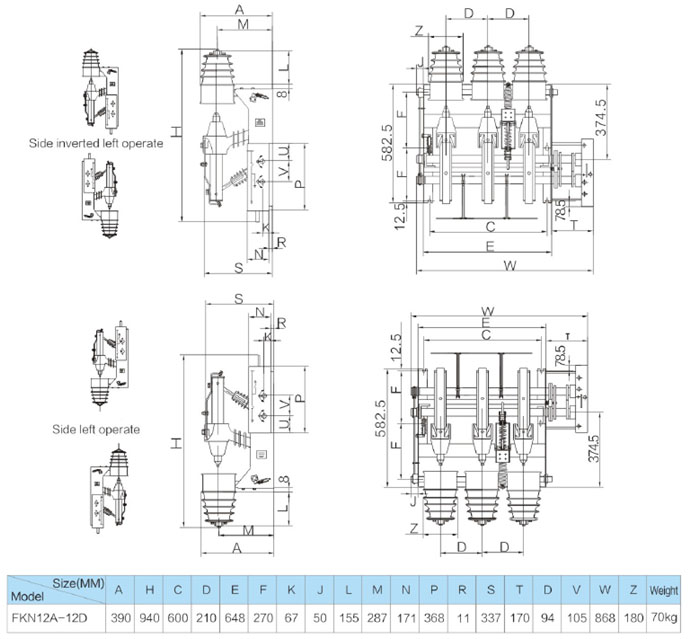

Gesamtabmessungen
