Resonanzkondensatoren

Hinweise

。Hohe Kapazität, hohe Bit-Eigenschaften
。Vollständig wassergekühlt, halbwassergekühlt
。Umweltfreundliches Medium
。Druckschutz
。Höhe: <2000m
。Umgebungstemperatur: 5 °C ~ 45 °C
。Relative Luftfeuchtigkeit: ≤85%
。Kapazitätsabweichung: ±5 %
。Nennspannung: 1–3,4 kV

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

Anwendung von Resonanzkondensatoren

Resonanzkondensatoren werden zum Erhitzen im mittleren bis niedrigen Frequenzbereich, zum Schmelzen, für die Resonanz auf der Wechselstromseite von Resonanzinduktionsstromquellen und zur Kompensation verwendet.

Strukturelle Merkmale von Resonanzkondensatoren

1. Hohe Kapazität, hohe Bit-Eigenschaften

2. Vollständig wassergekühlt, halbwassergekühlt

3. Umweltfreundliches Medium

4. Druckschutz

Resonanzkondensatoren Arbeitsbedingungen

1. Höhe: <2000 m

2. Umgebungstemperatur: 5 °C bis 45 °C

3. Relative Luftfeuchtigkeit: ≤85 %

4. Kapazitätsabweichung: ±5 %

5. Nennspannung: 1–3,4 kV

6. Schutzstufe: IP00, Inneninstallation

7. Kühlwasser: Durchflussrate ≥ 6 l/min, Auslasstemperatur < 45 °C

8. Gemäß den Normen: IEC 60110

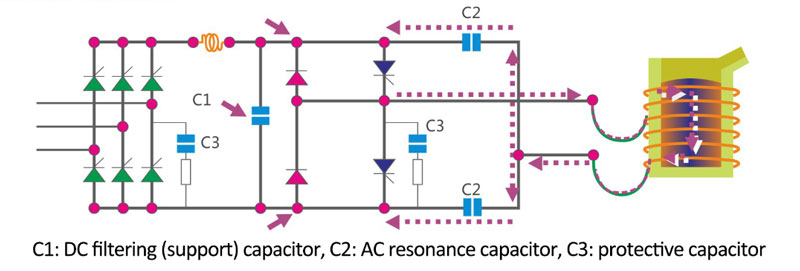

Elektrisches Schema der resonanten induktiven Kondensatorheizung

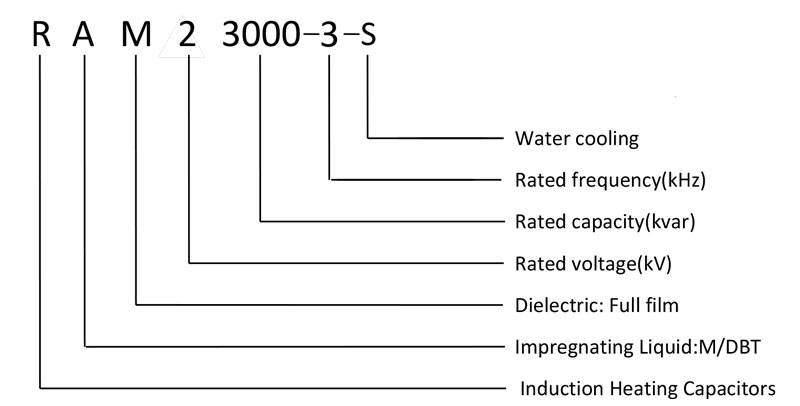

Resonanzkondensatoren SPEZIFIKATION

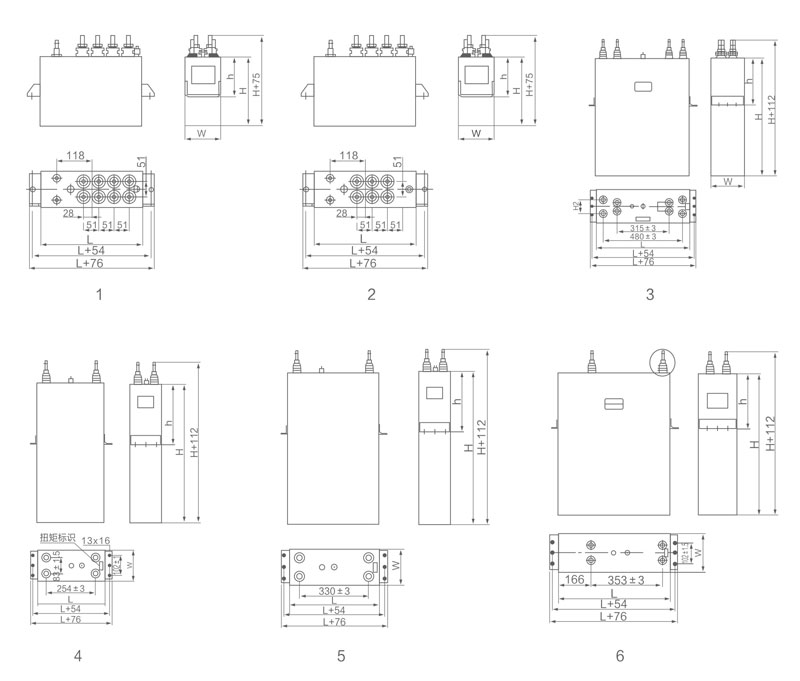

SPEZIFIKATION	SPANNUNG (kV)	KAPAZITÄT (kVAR)	Frequenz (Hz)	STROM (A)	L (mm)	B (mm)	Hmm)	Hmm)	Figur
RAM1-1200-3S	1.0	1200	3000	1200	343	105	330	229	1
RAM1-1400-3.2S	1.0	1400	3200	1400	343	105	330	229	2
RAM1.1-3630-0.3S	1.1	3630	300	3300	559	203	711	81	3
RAM1.1-2110-0.6S	1.1	2110	600	1918	343	159	510	229	4
RAM1.1-1815-1S	1.1	1815	1000	1650	343	159	380	229	2
RAM1.1-1650-3S	1.1	1650	3000	1500	343	105	330	229	2
RAM1.2-2000-0.5S	1.2	2000	500	1667	343	159	540	229	2
RAM1.2-2880-0.5S	1.2	2880	500	2400	343	159	711	279	4
RAM1.2-2600-1S	1.2	2600	1000	2167	343	159	360	229	4
RAM1.2-1350-3S	1.2	1350	3000	1125	343	105	330	229	2
RAM1.25-2370-0.3S	1,25	2370	300	1896	420	178	711	279	5
RAM1.25-3000-1S	1,25	3000	1000	2400	343	159	510	229	1
RAM1.25 3000-1.5S	1,25	3000	1500	2400	343	159	320	229	4
RAM1.25-3000-3S	1,25	3000	3000	2400	343	135	343	229	1
RAM1.25-2250-5.5S	1,25	2250	5500	1800	343	118	240	229	4
RAM1.25-3000-10S	1,25	3000	10000	2400	343	135	330	229	1
RAM1.25-1200-25S	1,25	1200	25000	960	343	105	360	229	2
RAM1.5-3000-0.5S	1,5	3000	500	2000	343	159	690	317	4
RAM1.5-3600-1.2S	1,5	3600	1200	2400	343	159	400	229	4
RAM1.5-2333-3S	1,5	2333	3000	1555	343	105	330	229	1
RAM1.5-1696-10S	1,5	1696	10000	1131	343	105	230	229	2
RAM1.75-4041-0.75S	1,75	4041	700	2309	559	159	435	229	6
RAM1.8-3200-0.5S	1.8	3200	500	1778	343	159	711	317	4
RAM1.8-2900-1.2S	1.8	2900	1200	1611	343	159	410	229	1
RAM1.9-1588-1S	1.9	1588	1000	836	343	135	330	229	2
RAM1.98-4356-3S	1,98	4356	3000	2200	343	135	360	229	1
RAM2-3200-0,5S	2.0	3200	500	1600	343	159	711	317	4
RAM2-3000-3S	2.0	3000	3000	1500	343	135	360	259	1
RAM2-3000-6S	2.0	3000	6000	1500	343	105	360	259	1
RAM2.2-1089-0.07S	2.2	1089	70	495	559	203	711	281	6
RAM2.4-2650-0.2S	2.4	2650	200	1104	559	191	711	281	6
RAM2.4-4760-0.3S	2.4	4760	300	1983	559	203	711	281	6
RAM2.5-3000-0.5S	2.5	3000	500	1200	343	159	711	279	4
RAM2.8-3400-0.4S	2.8	3400	400	1214	420	165	711	279	5
RAM2.86-5525-0.25S	2,86	5525	250	1932	559	203	787	357	6
RAM3-5400-0,45S	3.0	5400	450	1800	559	191	711	281	6
RAM3-5450-0,7S	3.0	5450	700	1817	420	165	711	279	5
RAM3-6921-1.2S	3.0	6921	1200	2307	343	159	711	308	4
RAM3-13400-1.2S	3.0	13400	1200	4467	559	203	711	281	6
RAM3.05-4746-0.3S	3.05	4746	300	1556	559	203	711	281	6
RAM3.05-8682-0.7S	3.05	8682	700	2847	559	191	711	281	6
RAM3.08-5808-0.4S	3.08	5808	400	1886	559	191	711	281	6
