AC-Filterkondensatoren

Hinweise

。Nennspannungspegel (kV): 0,33, 0,45, 0,48, 0,525, 0,80
。Nennkapazität (kVar): 15 ~ 100
。Kapazitätstoleranz (μF): 0~+3%
。Verlustfaktor (tanδ): ≤0,1 % (bei Un 50 Hz 20 °C)

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

Anwendung von Hochspannungs-Parallelkondensatoren

In den letzten Jahren haben sich Wissenschaft und Technologie rasant weiterentwickelt. Es gibt eine große Anzahl von Gleichrichtern, Frequenzumwandlungsgeräten und großen Leistungselektronikgeräten, und die daraus resultierende Oberwellenverschmutzung des Netzes wird immer schwerwiegender, sodass gewöhnliche Kondensatoren leicht beschädigt werden können. Um mit der zunehmend anspruchsvolleren Umgebung des Stromnetzes fertig zu werden, hat unser Unternehmen den AC-Filterkondensator entwickelt. Ein AC-Filterkondensator ist ein Kondensator mit höherer Stromresistenz, der zur Erzeugung von Resonanz mit einem Reaktor in Reihe geschaltet wird und einen Kanal mit niedriger Impedanz zur Absorption hoher Harmonischer aufweist. Um den Zweck der Filterung von Oberwellen zu erreichen, wird das Produkt auch zur Blindleistungskompensation verwendet.

Strukturelle Merkmale von Hochspannungs-Parallelkondensatoren

1. Die Schale besteht aus hochwertigem kaltgewalztem Stahlblech und wird durch Argon-Lichtbogenschweißen verschweißt. Die Tempergussschale ist zum Korrosionsschutz mit Eisendruck behandelt und beide Seiten sind gerollt und versiegelt.

2.Das Imprägniermittel ist ungiftig.

3. Eingebauter Entladewiderstand.

4. Für die Kondensatorkomponenten wird eine hochwertige, temperaturbeständige, metallisierte Polypropylenfolie verwendet.

5. Die Stromdichte der Komponenten beträgt ein Drittel der Stromdichte herkömmlicher Kondensatoren, wodurch die Strombeständigkeit erheblich verbessert wird.

Wichtigste technische Parameter des Hochspannungs-Parallelkondensators

Nennspannungspegel (kV): 0,33, 0,45, 0,48, 0,525, 0,80

Nennleistung (kVar): 15~100

Kapazitätstoleranz (μF): 0~+3%

Verlustfaktor (tanδ): ≤0,1 % (bei Un 50 Hz 20 °C)

Spannungsfestigkeit Phase zu Phase: 2,15 Un 60 s, ohne dauerhaften Durchschlag oder Überschlag

Spannungsfestigkeit Phase zu Mantel: 2Un+2kV (für Spannungen unter 3kV 3kV verwenden) 10s, ohne dauerhaften Durchschlag oder Überschlag

Max. zulässige Spannung: Kann kontinuierlich bei ≤1,75 Un betrieben werden

Max. zulässiger Strom: Kondensatoren können langfristig bei 2,35 ln betrieben werden; zulässiger Betrieb für 4 Stunden bei 3,21 ln

Entladevorrichtung: Nach dem Trennen der Stromversorgung sinkt die Spannung innerhalb von 180 Sekunden auf unter 50 V.

Hochspannungs-Parallelkondensator SPEZIFIKATION

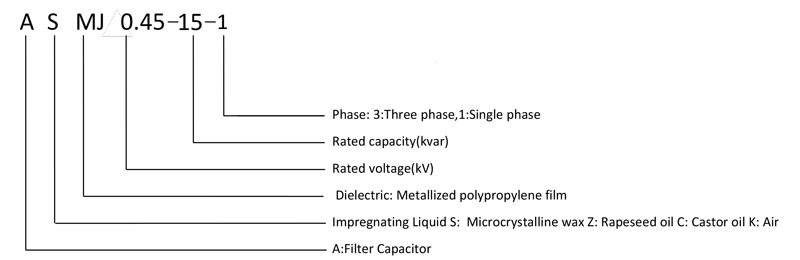

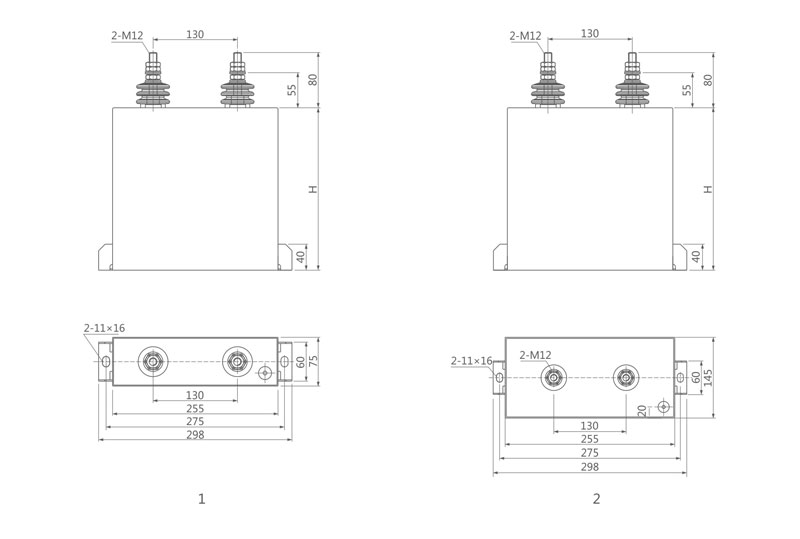

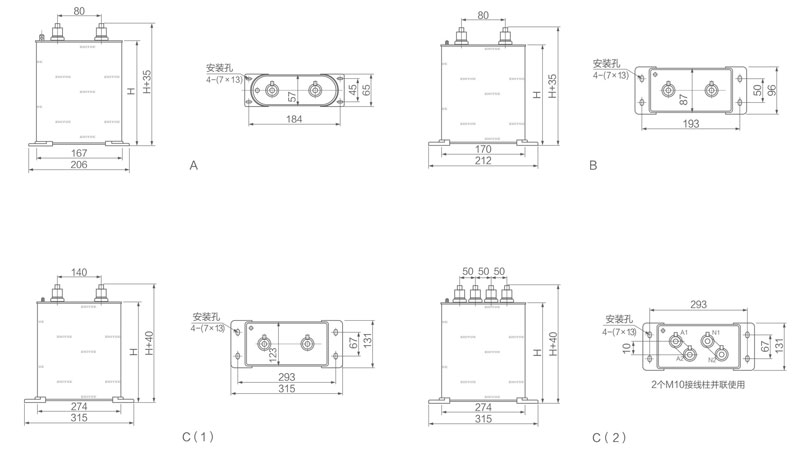

SPEZIFIKATION	NENNSPANNUNG (kV) Un	NENNLEISTUNG (kVAR) Frage	NENNLEISTUNG (μF) Cn	NENNSTROM (A) In	HÖHE (mm)/Abbildung Stahlblech	Figur/HÖHE (mm) Weißblech
0,33-15-1	0,33	15	438,7	45,5	200/Abbildung 1	B/210
0,33-20-1	0,33	20	584,9	60,6	200/Abbildung 1	B/260
0,33-30-1	0,33	30	877,3	90,9	300/Abbildung 1	B/310
0,33-40-1	0,33	40	1169,8	121,2	350/Abbildung 1	C2/280
0,33-50-1	0,33	50	1462.2	151,5	450/Abbildung 1, 4 Anschlüsse	/
0,45-15-1	0,45	15	235,9	33,3	150/Abbildung 1	A/210
0,45-20-1	0,45	20	314,5	44,4	200/Abbildung 1	B/210
0,45-30-1	0,45	30	471,8	66,7	300/Abbildung 1	B/260
0,45-40-1	0,45	40	629.1	88,9	350/Abbildung 1	B/310
0,45-50-1	0,45	50	786,3	111.1	400/Abbildung 1	C/280
0,45-80-3	0,45	80	1258,2	177,8	350/Abbildung 2, 4 Anschlüsse	/
0,45-100-3	0,45	100	1572,7	222,2	400/Abbildung 2, 4 Anschlüsse	/
0,525-15-1	0,525	15	173,3	28,6	200/Abbildung 1	B/210
0,525-20-1	0,525	20	231.1	38.1	250/Abbildung 1	B/210
0,525-30-1	0,525	30	346,6	57,1	350/Abbildung 1	B/310
0,525-40-1	0,525	40	462,2	76,2	450/Abbildung 1	B/230
0,525-50-1	0,525	50	577,7	95,2	300/Abbildung 2	C/280
0,525-80-3	0,525	80	924,4	152,4	450/Abbildung 2, 4 Anschlüsse	/
0,525-100-3	0,525	100	1155,5	190,5	550/Abbildung 2, 4 Anschlüsse	/
