ANTI-Harmonische Kondensatoren

Anwendung von ANTI-Harmonischen Kondensatoren

In den letzten Jahren wurden mit der rasanten technologischen Entwicklung zahlreiche Gleichrichter-, Frequenzumwandlungs- und großtechnische Leistungselektronikgeräte in Stromversorgungssystemen eingesetzt. Infolgedessen hat die Belastung des Stromnetzes durch Oberschwingungen zugenommen. Dies hat herkömmliche Kondensatoren anfällig für Schäden gemacht. Als Reaktion auf die sich verschlechternde Situation im Stromnetz hat unser Unternehmen oberschwingungsresistente Kondensatoren entwickelt. Diese Kondensatoren verfügen über eine höhere Strombelastbarkeit und werden mit Drosseln in Reihe geschaltet, um die Verstärkung von Oberschwingungsströmen zu unterdrücken und Resonanzen zu vermeiden. Zusätzlich fungiert dieses Produkt als Blindleistungskompensator.

Das System ist in erster Linie für Situationen konzipiert, in denen Oberschwingungen der 5., 7. und höheren Ordnung durch nichtlineare Geräte wie Frequenzumrichter erzeugt werden und der Anteil nichtlinearer Geräte an der Transformatorkapazität ≤ 50 % beträgt. In solchen Fällen wird eine typische Reaktanzrate von 6 % oder 7 % gewählt. Die Nennspannungen für oberschwingungsresistente Kondensatoren liegen bei 450 V und 480 V. Die Verwendung herkömmlicher 450-V-Kondensatoren wird jedoch nicht empfohlen.

Für Szenarien, in denen Oberschwingungen dritter Ordnung und höher durch Hochleistungs-Gleichstrommotoren, Gleichrichter und andere nichtlineare Geräte erzeugt werden und der Anteil nichtlinearer Geräte an der Transformatorkapazität ≤ 50 % beträgt, wird eine typische Reaktanzrate von 13 % oder 14 % gewählt. In diesem Fall werden Kondensatoren mit einer Nennspannung von 525 V ausgewählt. Die Verwendung herkömmlicher 450-V-Kondensatoren ist strengstens untersagt.

Sind im Stromnetz eines Nutzers bereits Oberschwingungen vorhanden und sind im vorhandenen Blindleistungskompensationsschrank keine Drosseln installiert, können herkömmliche Kondensatoren durch oberschwingungsresistente Kondensatoren ersetzt werden, sofern die Gesamtverzerrungsrate des Oberschwingungsstroms im Stromnetz ≤ 30 % beträgt. Dieser Austausch kann die Lebensdauer der Kondensatoren verlängern und die Wirksamkeit der Blindleistungskompensation verbessern.

Strukturelle Merkmale des Niederspannungs-Shunt-Kondensators

1. Das Außengehäuse besteht aus korrosionsbeständigem verzinktem Eisen mit beidseitig durch Rollen und Beißen versiegelten Kanten.

2.Das Imprägniermittel ist ungiftig.

3. Eingebauter Entladewiderstand.

4. Kondensatorkomponenten verwenden hochwertige, hochtemperaturmetallisierte Polypropylenfolie.

5. Die Stromdichte der Komponenten beträgt 1/3 der Stromdichte herkömmlicher Kondensatoren, wodurch die Strombelastbarkeit deutlich verbessert wird.

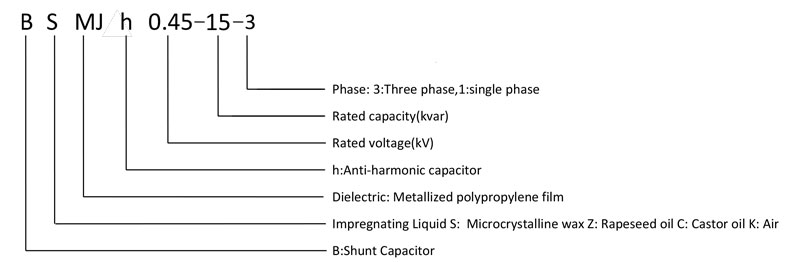

Selbstheilender Niederspannungs-Parallel-Unterkompensationskondensator – Wichtigste technische Parameter

1. Nennspannungspegel (kV): 0,45, 0,48, 0,525.

2.Nennkapazität (kvar): 15~60.

3.Kapazitätsabweichung (μF): 0~+3%.

4. Verlustfaktor (tanδ): ≤0,1 % (bei Un, 50 Hz, 20 °C).

5. Spannungsfestigkeit zwischen den Elektroden: 2,15 Un für 60 Sekunden, ohne dauerhaften Durchschlag oder Überschlag.

6. Elektrodengehäuse-Spannungsfestigkeit: 2Un+2kV (oder 3kV, wenn unter 3kV) für 10 Sekunden, ohne dauerhaften Durchschlag oder Überschlag.

7. Maximal zulässige Spannung: Kann kontinuierlich bei ≤1,1 Un betrieben werden.

8. Maximal zulässiger Strom: Der Kondensator kann kontinuierlich bei 1,5 ln betrieben werden; bei 2 ln ist ein Betrieb für 4 Stunden zulässig.

9. Entladevorrichtung: Nach 180 s Unterbrechung der Stromversorgung sinkt die Spannung des Kondensators unter 50 V.

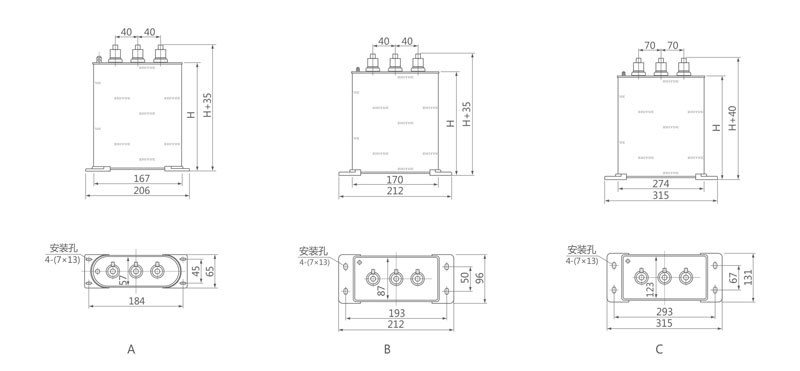

Spezifikation für Spaltphasen- und Phase-zu-Phase-Kompensations-Shuntkondensatoren
