Split-Phase-Kondensatoren

Hinweise

Mit der Entwicklung der Blindleistungskompensationstechnologie kann bei dreiphasigen unsymmetrischen Lasten die Methode des separaten Schaltens von Kondensatoren für jede Phase eingesetzt werden, um die Blindleistung jeder Phase zu kompensieren.

Dieser Ansatz verbessert die Kompensationsgenauigkeit und steigert die Energiespareffekte. Um dies zu erreichen, hat unser Unternehmen eine parallele Kondensatorkonfiguration entwickelt, die sowohl eine phasenweise als auch eine phasenübergreifende Kompensation ermöglicht und das selektive Schalten von Kondensatoren für verschiedene Phasen erleichtert.

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

Anwendbare Split-Phase-Kondensatoren

Mit der Entwicklung der Blindleistungskompensationstechnologie kann bei dreiphasigen unsymmetrischen Lasten die Methode der separaten Schaltung von Kondensatoren für jede Phase eingesetzt werden, um die Blindleistung jeder Phase zu kompensieren. Dieser Ansatz verbessert die Kompensationsgenauigkeit und steigert die Energieeinsparung. Um dies zu erreichen, hat unser Unternehmen eine parallele Kondensatorkonfiguration entwickelt, die sowohl eine phasenweise als auch eine phasenübergreifende Kompensation ermöglicht und das selektive Schalten von Kondensatoren für verschiedene Phasen erleichtert.

Strukturelle Merkmale von Split-Phase-Kondensatoren

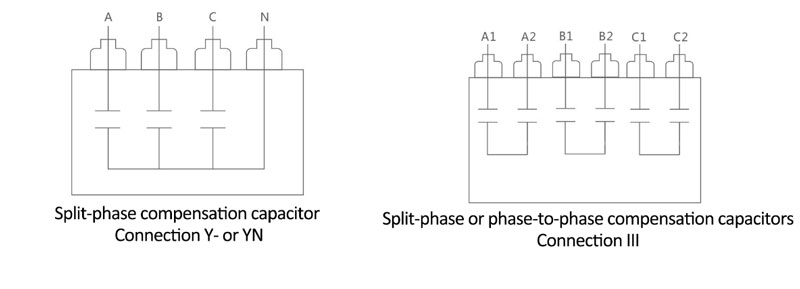

1. Drei einphasige Kondensatoren sind in einer Y-Konfiguration mit dem herausgeführten Neutralpunkt (gekennzeichnet als „N“-Anschluss) oder III verbunden, wodurch drei einphasige, miteinander verbundene Kondensatoren entstehen.

2. Jede unabhängige Einheit ist zur Erhöhung der Sicherheit mit einem eigenen Entladewiderstand ausgestattet.

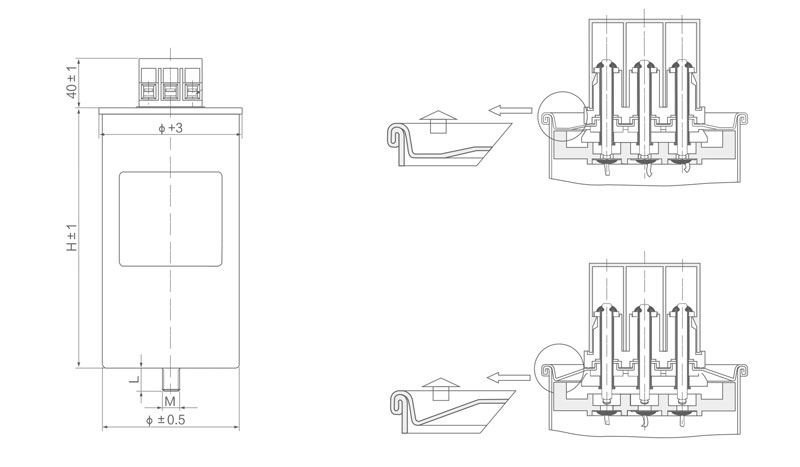

3. Eventuelle Schäden an einzelnen Einheiten werden durch Überdruck-Absperrvorrichtungen zur sicheren Trennung zuverlässig isoliert.

Hinweis: Phasenkompensation kann natürlich auch mit drei einphasigen, unabhängigen Kondensatoreinheiten erreicht werden. Dieser Abschnitt hebt die Vorteile der drei miteinander verbundenen einphasigen Kondensatoren hervor, darunter ihre kompakte Größe und die einfache Handhabung, die sie bei Anwendern sehr beliebt machen.

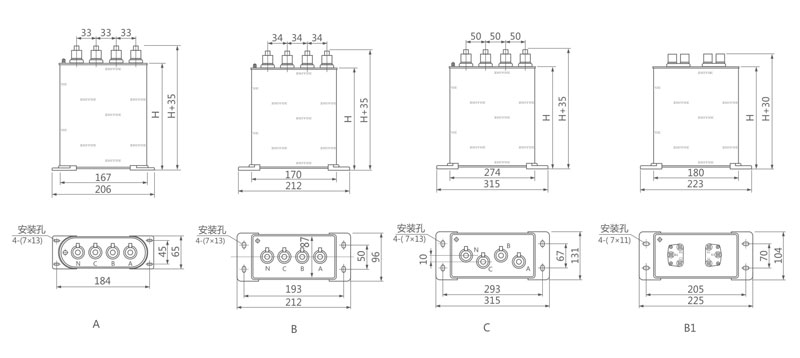

Parameter für quadratische Phasenspaltkondensatoren

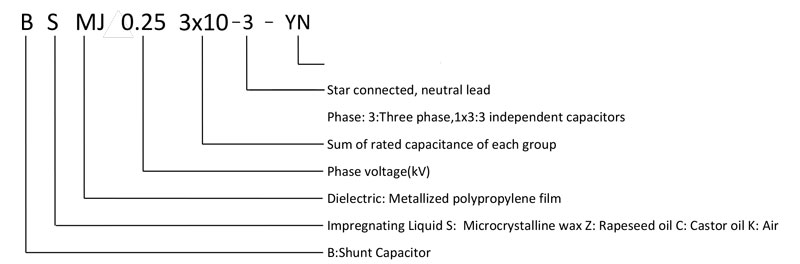

SPEZIFIKATION	NENNSPANNUNG (kV) Un	NENNLEISTUNG (kVAR) Frage	NENNLEISTUNG (kVAR) Cn	NENNSTROM (A) In	HÖHE Hmm)
0,23-3x1-3YN	0,23	3	180,6	4.3	125
0,23-3x1,67-3YN	0,23	5	301,0	7.2	125
0,23-3x2-3YN	0,23	6	361,2	8.7	125
0,23-3x2,5-3YN	0,23	7,5	451,5	10.9	180
0,23-3x2,7-3YN	0,23	8	481,6	11.6	180
0,23-3x3,3-3YN	0,23	10	602.0	14,5	180
0,23-3x4-3YN	0,23	12	722,4	17.4	210
0,23-3x4,7-3YN	0,23	14	842,8	20.3	210
0,23-3x5-3YN	0,23	15	903,0	21,7	210
0,23-3x5,3-3YN	0,23	16	963,2	23.2	210
0,23-3x6-3YN	0,23	18	1083,6	26.1	210
0,23-3x6,67-3YN	0,23	20	1204.1	29,0	210
0,23-3x8,3-3YN	0,23	25	1505.1	36,2	260
0,23-3x10-3YN	0,23	30	1806.1	43,5	310
0,25-3x1-3YN	0,25	3	152,9	4.0	125
0,25-3x1,67-3YN	0,25	5	254,8	6.7	125
0,25-3x2-3YN	0,25	6	305,7	8,0	125
0,25-3x2,5-3YN	0,25	7,5	382,2	10,0	125
0,25-3x2,7-3YN	0,25	8	407,6	10.7	125
0,25-3x3,3-3YN	0,25	10	509,6	13.3	180
0,25-3x4-3YN	0,25	12	611,5	16,0	180
0,25-3x4,7-3YN	0,25	14	713,4	18,7	210
0,25-3x5-3YN	0,25	15	764,3	20,0	210
0,25-3x5,3-3YN	0,25	16	815,3	21.3	210
0,25-3x6-3YN	0,25	18	917,2	24,0	210
0,25-3x6,67-3YN	0,25	20	1019.1	26,7	210
0,25-3x8,3-3YN	0,25	25	1273,9	33,3	210
0,25-3x10-3YN	0,25	30	1528,7	40,0	260
0,25-3x13,3-3YN	0,25	40	2038,2	53,3	310
0,28-3x1-3YN	0,28	3	121,9	3.6	125
0,28-3x1,67-3YN	0,28	5	203.1	6,0	125
0,28-3x2-3YN	0,28	6	243,7	7.1	125
0,28-3x2,5-3YN	0,28	7,5	304,7	8.9	125
0,28-3x2,7-3YN	0,28	8	325,0	9,5	125
0,28-3x3,3-3YN	0,28	10	406.2	11.9	180
0,28-3x4-3YN	0,28	12	487,5	14.3	180
0,28-3x4,7-3YN	0,28	14	568,7	16,7	210
0,28-3x5-3YN	0,28	15	609.3	17.9	210
0,28-3x5,3-3YN	0,28	16	649,9	19,0	210
0,28-3x6-3YN	0,28	18	731,2	21.4	210
0,28-3x6,67-3YN	0,28	20	812,4	23,8	210
0,28-3x8,3-3YN	0,28	25	1015,5	29,8	210
0,28-3x10-3YN	0,28	30	1218,6	35,7	260
0,28-3x13,3-3YN	0,28	40	1624,9	47,6	310
0,3-3x1-3YN	0,3	3	106,2	3.3	125
0,3-3x1,67-3YN	0,3	5	176,9	5.6	125
0,3-3x2-3YN	0,3	6	212,3	6.7	125
0,3-3x2,5-3YN	0,3	7,5	265,4	8.3	125
0,3-3x2,7-3YN	0,3	8	283.1	8.9	125
0,3-3x3,3-3YN	0,3	10	353,9	11.1	180
0,3-3x4-3YN	0,3	12	424,6	13.3	180
0,3-3x4,7-3YN	0,3	14	495,4	15.6	180
0,3-3x5-3YN	0,3	15	530,8	16,7	180
0,3-3x5,3-3YN	0,3	16	566,2	17,8	210
0,3-3x6-3YN	0,3	18	636,9	20,0	210
0,3-3x6,67-3YN	0,3	20	707,7	22.2	210
0,3-3x8,3-3YN	0,3	25	884,6	27,8	210
0,3-3x10-3YN	0,3	30	1061,6	33,3	260
0,3-3x13,3-3YN	0,3	40	1415,4	44,4	310
0,45-6-1x3	0,45	6	94,3	4.4	210
0,45-9-1x3	0,45	9	141,5	6.7	210
0,45-15-1x3	0,45	15	235,8	11.1	210
0,45-21-1x3	0,45	21	330.1	15,5	210
0,45-30-1x3	0,45	30	471,5	22.2	210

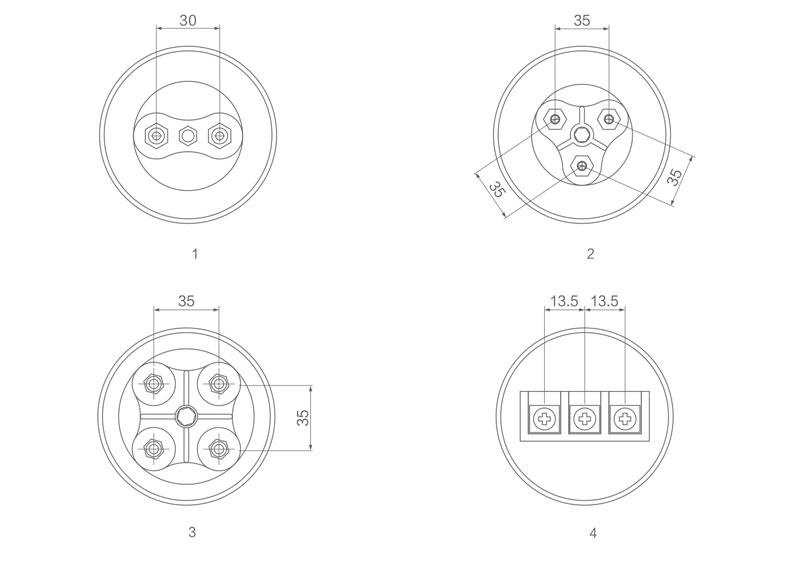

Zylindrische Phasentrennung
