ZUKCS Überblendschalter

ZUKCS Umschaltkondensatorschütz

Allgemeine Beschreibung:
Der Blindleistungskompensationsregler der ZUKCS-Serie von ZHIYUE ist ein elektronisches Leistungsmodul, das zur schnellen Eingangsabschaltung von Leistungs-Shunt-Kondensatoren eingesetzt werden kann. Seine elektrische Struktur besteht hauptsächlich aus einem Hochleistungs-Antiparallelthyristormodul, einer Trennschaltung, einer Triggerschaltung, einer Synchronisationsschaltung, einer Schutzschaltung und einer Ansteuerschaltung. Er verfügt über Anschlussklemmen mit Steuerschalter zur Steuerung der logischen Spannung von 0 V (aus) und 12 V (ein). Der Schalter zeichnet sich durch einfache Installation, komfortable Wartung, schnelle Reaktionszeit, keinen Stromstoß bei Eingangsabschaltung, keinen Geräuschpegel im Betrieb, einen zuverlässigen und stabilen Betrieb sowie Phasenausfallschutz aus. Er ist das ideale Gerät für Eingangsabschaltungskondensatorgruppen, die in Blindleistungskompensationsgeräten eingesetzt werden.

Wichtigste technische Daten:
1. Nennspannung 380 V (220 V)
2. Frequenz: 50 Hz
3. Steuerkapazität: 380 V-Klasse: 1 kvar bis 50 kvar, 220 V-Klasse: 1 kvar bis 15 kvar.

Funktionsmerkmale:
4. Nulldurchgangsspannung an, Nulldurchgangsstrom abgeschaltet, kein Oberwellenstrom, keine Überspannung auftreten.
5. Geringere Verlustleistung nach dem Einschalten, keine zusätzlichen Kühlrippen erforderlich.
6. Es entstehen keine Oberwellen, eine Reihenschaltung der Drossel ist nicht erforderlich.
7. Signalisolierung durch optische Schaltung, hoher EMV-Schutz, gute Widerstandsfähigkeit gegen Störungen.
8. Kann mit unserem dynamischen Kompensationsregler kombiniert werden.
9. Eingebaute Stromversorgung, keine externe Stromversorgung erforderlich.
10. Der Schalterbetriebszustand hat zwei Arten: Ein und Aus. Hat eine Anzeige für Phasenverschiebung und Verzögerung.
11. Verfügt über eine starke kombinierte Schutzkapazität, einschließlich Phasenungleichheitsschutz für die Eingangsspannung des Systems und Phasenungleichheitsschutz für die Netzspannung
Nicht-Zusammen-Schutz, Unterspannungsschutz, Ausschaltschutz usw.

Betriebszustand:
1. Umgebungslufttemperatur: -25 °C bis +50 °C, die Durchschnittstemperatur sollte innerhalb von 24 Stunden +30 °C nicht überschreiten.
2. Die relative Luftfeuchtigkeit kann bei +25 °C in kurzer Zeit 100 % erreichen.
3. Die Höhe sollte 2000 m nicht überschreiten.
4. Am Installationsort muss die Luft sauber sein, es dürfen keine explosiven, brennbaren oder gefährlichen Gegenstände vorhanden sein und es dürfen keine Gase vorhanden sein, die die Isolierung beschädigen oder Metalle angreifen können. Außerdem darf kein leitfähiger Staub vorhanden sein und es dürfen weder Regen noch Schnee vorhanden sein.
5. Kein offensichtliches Überlaufen der Oberwellenfirma.

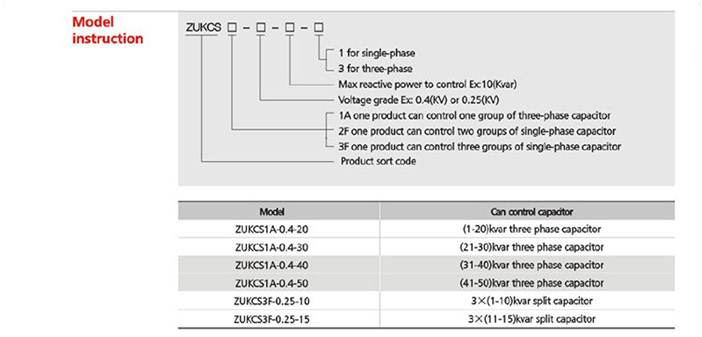

Spezifikation
