CJ19 Umschaltkondensatorschütz

Hinweise

。Der Schütz verfügt über einen eingebauten strombegrenzenden Widerstand, der den Einschaltstrom des Schalters begrenzen kann.
。Das Schütz hat eine direktwirkende Doppelunterbrechungsstruktur, eine flexible Bedienung und eine bequeme manuelle Bedienung.
。Die Schützanschlussklemme hat eine isolierende Manschette und ist sehr sicher.
。Das Schütz kann mit Schrauben oder in der Sammelschiene installiert werden.

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

Switch-Over Capacitor Contactor

CJ19 Umschaltkondensatorschütz

Allgemeine Beschreibung:
Der Umschaltkondensatorschütz CJ16(19) der Marke ZHIYUE ist ein neuartiges Bauteil für Elektrogeräte, das auf der Grundlage eingeführter ausländischer Technologie gleicher Art entwickelt und hergestellt wird. Das Gerät wird häufig für Niederspannungs-Blindleistungskompensationsschirme eingesetzt, um die aus drei Xd1-Strombegrenzungsreaktoren und einem CJ10-Schalter bestehende Baugruppe zu ersetzen. Es kann auch in allgemeinen Steuerkreisen zur Begrenzung von Blitzströmen verwendet werden.

Eigenschaften:
1. Der Schütz verfügt über einen eingebauten strombegrenzten Widerstand, der den Einschaltstrom des Schalters begrenzen kann.
2.Das Schütz ist direktwirkend und hat eine Doppelunterbrechungsstruktur, die Bedienung ist flexibel und die manuelle Bedienung kann bequem überprüft werden.
3. Die Schützanschlussklemme hat eine isolierende Manschette und ist sehr sicher.
4. Das Schütz kann mit einer Schraube oder in der Sammelschiene installiert werden.

Betriebszustand:
1. Die Höhe des Installationsortes darf 2000 mm nicht überschreiten
2. Die Lufttemperatur darf 40 °C nicht überschreiten und nicht unter -5 °C fallen.
3. Luftfeuchtigkeit: 50 % bei 40 °C, 90 % bei 20 °C.
4. Installationsbedingung: Kann nicht um 5 °C zur vertikalen Ebene geneigt werden.
5. Verschmutzungsgrad: 3 Grad
6. Kein Aufprall und Erschütterungen.

Wichtigste technische Daten:

Modell							CJ19-32
Konventioneller thermischer Strom (A)							32
Nennstrom (A) AC-6b A							25
Gesteuerter Kondensator kvar				230 V-250 V			9
				400 V-450 V			15
				690 V			15
Fähigkeit, Überspannungen zu unterdrücken							20 Zoll
Spule		Betriebsspannung Us 50Hz V					220.380 nach Kundenwunsch
		Einsatzbereich					0,85-1,1 Us
		Verbrauchte Leistung VA			Start		115
					Halten		11
Elektrische Lebensdauer 104 mal							10
Mechanische Lebensdauer 104 mal							100
Die maximale Betriebsfrequenz mal/h							300
Isolationsspannung (V)							500 V
Hilfskontakt	Konventioneller thermischer Strom (A)						10
	Elektrische Lebensdauer 104 mal		AC-15			360 VA	12
			DC-13			33W	12
	Die kleinste anzuschließende Last						6 V x 10 mA
Strombegrenzte Widerstandseingangszeit (ms)							7-9

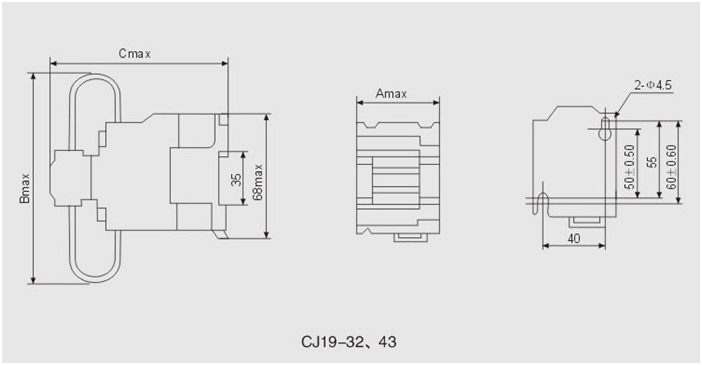

Gesamt- und Einbaumaße

CJ19 Schütz	A MAX	B MAX	C MAX	Kontrollkapazität
CJ19-25	47	80	124	GEEIGNETER KONDENSATOR ≤ 12 kvar ≤
CJ19-32	58	90	132	GEEIGNETER KONDENSATOR ≤ 15 kvar ≤
CJ19-43	58	90	136	GEEIGNETER KONDENSATOR ≤ 20 kvar ≤
CJ19-63	79	132	150	GEEIGNETER KONDENSATOR ≤ 12 kvar ≤
CJ19-95	87	132	160	GEEIGNETER KONDENSATOR ≤ 30 kvar ≤
CJ19-115	121	220	156	GEEIGNETER KONDENSATOR ≤ 60 kvar ≤
CJ19-150	121	220	156	GEEIGNETER KONDENSATOR ≤ 80 kvar ≤
CJ19-170	121	220	156	GEEIGNETER KONDENSATOR ≤90kvar ≤
