ZUFK intelligenter Kombischalter

Umschaltkondensatorschütz ZUFK

Allgemeine Beschreibung:
Die intelligenten Kombinationsschalter der ZUFK-Serie von ZHIYUE verfügen über zwei Schaltertypen: den Spaltkompensator und den Klebekompensator. Der Klebekompensator dient zum Ein- und Ausschalten von Dreiphasenkondensatoren und wird in Y-Form angeschlossen. Der Kombinationsschalter ist ein Shunt-Thyristorschalter und ein Aufrechterhaltungsmagnetschalter. Er dient zum Nullabschalten und Einschalten des Thyristors beim Ein- und Ausschalten und hat außerdem die Stärke, bei normaler Verbindung keine Verlustleistung des Aufrechterhaltungsmagnetschalters zu erzeugen. Der Kombinationsschalter ist stoßfest, hat eine geringe Verlustleistung und eine lange Lebensdauer. Er kann als Schütz oder Thyristorschalter verwendet werden und wird häufig in der Niederspannungs-Blindleistungskompensation eingesetzt.

Wichtigste technische Daten:
1. Nennspannung 380 V ± 20 %, Lebensdauer: 300.000 Mal.
2. Schalterspannungsfestigkeit ≥ 2000 V, Schalterverlustleistung ≤ 2 W.
3. Schalterdruckabfall ≤ 0,05 V, Ein- und Ausschaltwechsel: ≥ 30 s.
4. Isolationsfestigkeit: 2,5 kV/1 min, gepfeilte Harmonische ≤ 10 %.
5. Steuerkreis-Steuerspeicherbatterie 5-24 VDC Eingangsstrom <10 MA.
6. Messung der elektromagnetischen Verträglichkeit, Strahlungsgruppe IEC255-22-1 2 Grad, Strahlungsfeld IEC 60255-22-3 2 Grad. Elektrostatische Entladung IEC255-22-2 3 Grad. Schnelle transiente Störungen IEC61000-4-4 3 Grad.

Anzeige für die Anweisung
1. Die EIN- und AUS-Leuchten leuchten jeweils nur einmal gleichzeitig auf, um den Betriebszustand des Schalters anzuzeigen.
2. Die Anzeige „PHASE LACK“ bedeutet, dass mindestens eine Phase nicht zusammenpasst. Der Typ mit klebender Kompensation hat die Funktion, bei einem Phasenmangel die Verbindung zu unterbrechen.
3. Die Verzögerungsanzeige leuchtet, nachdem der Schalter das Einschaltsignal vom Controller erhalten hat. Wenn jedoch die eingestellte Verzögerungszeit für die Kondensatorentladung nicht erreicht wird, erlischt die Verzögerungsanzeige und der Schalter wird eingeschaltet.

Funktionsmerkmale:
7. Nulldurchgangsspannung angelegt, Nulldurchgangsstrom abgeschaltet, kein Oberwellenstrom, keine Überspannung auftreten.
8. Geringere Verlustleistung nach dem Einschalten, keine zusätzlichen Kühlrippen erforderlich.
9. Es entstehen keine Oberwellen, eine Reihenschaltung der Drossel ist nicht erforderlich.
10. Signalisolierung durch optische Schaltung, hoher EMV-Schutz, gute Widerstandsfähigkeit gegen Störungen.
11. Kann mit unserem dynamischen Kompensationsregler kombiniert werden.
12. Eingebaute Stromversorgung, keine zusätzliche externe Stromversorgung erforderlich.
13. Der Schalterbetriebszustand ist in zwei Typen unterteilt: Ein und Aus. Es gibt eine Anzeige für Phasenverschiebungen und Verzögerungen.
14. Verfügt über eine starke kombinierte Schutzkapazität, einschließlich Phasenungleichheitsschutz für die Eingangsspannung des Systems und Phasenungleichheitsschutz für die Netzspannung
Nicht-Zusammen-Schutz, Unterspannungsschutz, Ausschaltschutz usw.

Betriebszustand:
1. Arbeitstemperatur: -25 °C – 55 °C, Halte- und Übertragungstemperatur: -40 °C – 85 °C.
2. Relative Luftfeuchtigkeit: 5 % – 95 %, keine Kondensation, Luftdruck: 80 kPa – 110 kPa
3. Höhe unter 2000 mm, Erdbebenintensität: <8 Grad.

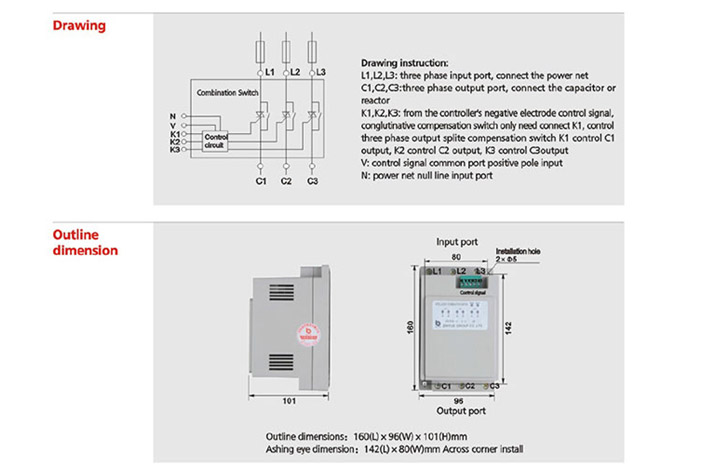

Beachten:
1. Beim Splitting-Kompensationsschalter entspricht die Kondensatorkapazität der Gesamtkapazität von drei Einphasenkondensatoren.
2. Der Splitting-Kompensationsschalter verfügt über zwei Steuerungsmethoden: Bei einer verwendet der Controller einen gemeinsamen Pluspol-Anschlussausgang. Bei der anderen verwendet der Controller einen gemeinsamen Minuspol-Anschlussausgang. Wenn wir unseren Blindleistungskompensationsregler verwenden, verwenden wir einen gemeinsamen Pluspol-Anschlussausgang.
3. Auswahl des kombinierten thermischen Stroms: Normalerweise wird bei einer Kapazität von weniger als 20 kvar 60 A verwendet, bei 21–30 kvar 80 A, bei 31–40 kvar 100 A.
