Wofür wird ein Vakuumbrecher verwendet?

Einführung in Vakuum-Leistungsschalter

Vakuum-Leistungsschalter sind Schlüsselkomponenten in elektrischen Systemen, die den Stromfluss unterbrechen und Stromkreise vor Schäden durch Überlastung oder Kurzschluss schützen. Unter den verschiedenen Leistungsschaltertypen werden Vakuum-Leistungsschalter (VCB) aufgrund ihrer Zuverlässigkeit, langen Lebensdauer und hervorragenden Lichtbogenlöschfähigkeit häufig in Mittel- und Hochspannungsanwendungen eingesetzt.

In diesem Artikel werden die Funktionen von Vakuum-Leistungsschaltern und ihre verschiedenen Typen (einschließlich Hochspannungslastschalter für den Innenbereich, Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich und Hochspannungstrennschalter für den Innenbereich ) untersucht. Außerdem werden wichtige Überlegungen zur Auswahl der richtigen Polzahl (3P/4P) für Vakuum-Leistungsschalter behandelt.

Wofür werden Vakuum-Leistungsschalter verwendet?

Vakuum-Leistungsschalter werden hauptsächlich verwendet für:

1. Stromkreisschutz – Sichere Unterbrechung des Stromflusses bei einem Fehler (Überlastung oder Kurzschluss).

2. Lichtbogenlöschung – Verwendung von Vakuum zum Löschen von Lichtbögen und Verhindern von Kontaktschäden.

3. Lastschalten – Ermöglicht das sichere Schalten von Hochspannungskreisen, um Lichtbogengefahren zu vermeiden.

4. Isolation   – Bietet eine sichtbare Unterbrechung des Stromkreises für Wartungsarbeiten (angezeigt durch den Trennschalter ).

Zu den üblichen Anwendungen gehören:

Verteilnetze
Industrieanlagen
Erneuerbare Energiesysteme (Solar-/Windparks)
Elektrifizierung der Eisenbahn

Arten von Vakuum-Leistungsschaltern in Hochspannungssystemen

1. Vakuum-Leistungsschalter (VCB)

Verwendet Vakuum als Lichtbogenlöschmedium.

Für Hochspannungsanwendungen im Innenbereich (bis 40,5 kV).

Geringer Wartungsaufwand und lange Lebensdauer.

2. Hochspannungslastschalter für den Innenbereich


Zum Schalten von Lasten (jedoch nicht von Fehlerströmen) ausgelegt.

Wird oft in Verbindung mit Leistungsschaltern für erhöhte Sicherheit verwendet.

Wird häufig in Umspannwerken und industriellen Stromversorgungssystemen verwendet.

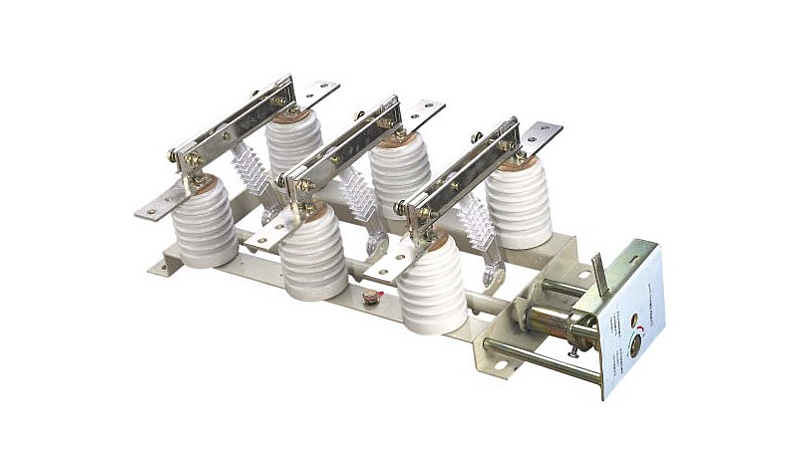

3. Hochspannungstrennschalter für den Innenbereich

Bietet Wartungsisolierung (keine Lastunterbrechungsfunktion).
Für vollständigen Schutz muss die Verwendung in Verbindung mit Leistungsschaltern erfolgen.
Sorgen Sie aus Sicherheitsgründen für einen sichtbaren Öffnungsabstand.

Wie wählt man die Polzahl (3P/4P) für einen Vakuum-Leistungsschalter?

Bei der Wahl zwischen 3-polig (3P) und Bei 4-poligen (4P) Vakuum-Leistungsschaltern sind die folgenden Faktoren zu berücksichtigen:

Wann sollte ein 4P-Vakuum-Leistungsschalter verwendet werden?

Unsymmetrische Belastungen (höherer Neutralleiterstrom).

Erdschlussschutz (zum Trennen des Neutralleiters im Fehlerzustand).

IT-Stromversorgungssysteme (Neutralisolierung ist entscheidend).

Wann sollte ein 3P-Vakuum-Leistungsschalter verwendet werden?

Ausgeglichenes Dreiphasensystem (keine Neutralleitertrennung erforderlich).
Kostensensitive Anwendungen (4P muss nicht verwendet werden).

Abschluss

Vakuum-Leistungsschalter spielen eine entscheidende Rolle für die elektrische Sicherheit und Effizienz. Für unterschiedliche Anforderungen stehen verschiedene Typen von Vakuum-Leistungsschaltern, Lastschaltern und Trennschaltern zur Verfügung. Die Wahl der richtigen Polkonfiguration (3P/4P) hängt von den Systemanforderungen, der Neutralleiterhandhabung und den Sicherheitsstandards ab.

Beachten Sie bei Hochspannungsanwendungen im Innenbereich immer die Industrienormen (IEC, ANSI) und arbeiten Sie mit zertifizierten Lieferanten zusammen, um optimale Leistung und Sicherheit zu gewährleisten.
