Zweck und Auswahlhilfe für AC-Schütze

I. Grundfunktionen des AC-Schützes

Ein Wechselstromschütz ist ein elektrisches Schaltgerät zur Steuerung von Motoren, Heizgeräten oder anderen elektrischen Verbrauchern. Seine Hauptfunktion besteht darin, Stromkreise durch elektromagnetischen Antrieb ferngesteuert zu verbinden und zu trennen. Es wird häufig in der industriellen Automatisierung, in elektrischen Gebäudesystemen und in mechanischen Anlagen eingesetzt.

Zu den Kernfunktionen von AC-Schützen gehören:

Fernbedienung: Verwenden Sie Schwachstromsignale (wie SPS oder Tasten), um Hochleistungslasten zu schalten.

Häufige Betätigung: Im Vergleich zu mechanischen Schaltern sind Schütze besser für hochfrequentes Schalten geeignet.

Sicherheitsschutz: In Verbindung mit Thermorelais oder elektronischen Schutzvorrichtungen kann es einen Überlastungs- und Phasenverlustschutz für Motoren bieten.

II. Gängige Typen und Anwendungen von AC-Schützen

1.Standard-AC-Schütz

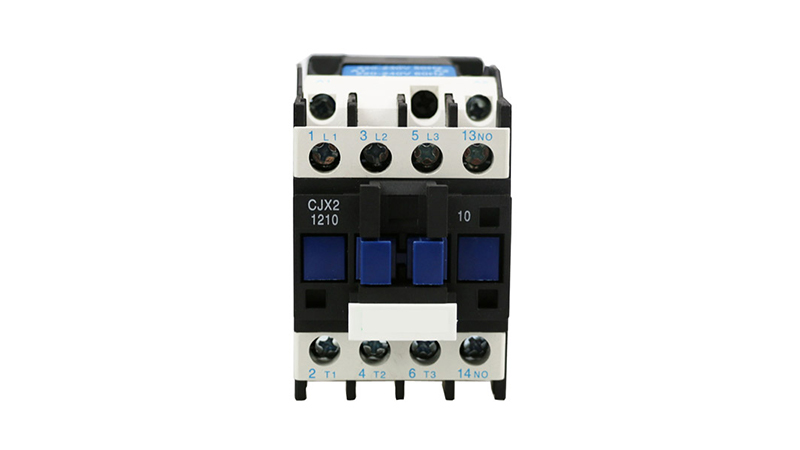

Die CJX2-Serie ist ein in China weit verbreitetes AC-Schütz , das sich für allgemeine Motorsteuerungen, Beleuchtungssysteme und Heizgeräte eignet. Hauptmerkmale:

Modularer Aufbau : Kompatibel mit Hilfskontakten und mechanischen Verriegelungsvorrichtungen.

Lange mechanische Lebensdauer: Typischerweise mehr als 1 Million Schaltspiele, geeignet für den Mittelfrequenzeinsatz.

Kostengünstig: Geeignet für Standard-Industrieumgebungen.

Anwendungen : Lüfter, Pumpen, Förderbänder und andere Lasten, die nicht häufig gestartet/gestoppt werden.

2. Hochfrequenz-Startschütze

Bei Anwendungen mit häufigem Schalten (z. B. Tippsteuerung, Kräne, Werkzeugmaschinen) kann es bei Standardschützen zu Kontaktverschleiß kommen. Es sollten Hochfrequenz-Startschütze mit folgenden Eigenschaften verwendet werden:

Kontakte aus Silberlegierung: Beständig gegen Lichtbogenbildung und Verschweißen.

Verbesserte Lichtbogenunterdrückung: Reduziert Kontaktschäden
.
Höhere mechanische Lebensdauer: Mehr als 3 Millionen Betätigungen.

3.Automatisierungssteuerungsschütze

In Automatisierungssystemen, die von SPS, Wechselrichter oder Servo gesteuert werden, müssen Schütze schnell reagieren, geräuscharm und störungsfrei sein. Wichtige Anforderungen:

Spule mit geringer Leistung: Reduzieren Sie die SPS-Last.

Hohe Sensibilität: Sorgt für schnelles Handeln.

EMV-Design: Verhindert Fehlauslösungen.

III. Schlüsselfaktoren bei der Auswahl von AC-Schützen

Die Auswahl eines geeigneten AC-Schützes hängt von folgenden Parametern ab:

IV. Welcher Schütz eignet sich am besten für häufiges Starten/Stoppen?

Bei Motoren, die häufig starten/stoppen (z. B. Kräne, Pressen, automatisierte Maschinen), sollten Sie Folgendes berücksichtigen:

1. Hochfrequenzschütze (z. B. CJX2-F oder LC1-D).

2. Halbleiterrelais (SSRs): keine Kontakte, ideal für den Einsatz mit ultrahohen Frequenzen (aber teurer).

3. Sanftanlaufgeräte oder Wechselrichter: Reduzieren Sie den Anlaufschock und verlängern Sie die Lebensdauer des Schützes.

V. Motorschutzlösungen

AC-Schütze werden häufig in Verbindung mit den folgenden Schutzgeräten verwendet:

Thermorelais (z. B. JRS1): bieten Überlastschutz, reagieren jedoch langsam.

Motorschutzschalter (z. B. GV2): integrieren Kurzschluss- und Überlastschutz.

Intelligente Schutzvorrichtungen (z. B. EOCR): unterstützen Schutz vor Phasenverlust, Blockieren und Stromungleichgewicht.

VI. Fazit

AC-Schütze sind für die Automatisierungssteuerung unerlässlich. Die Auswahl hängt von Lastart, Schaltfrequenz und Umgebungsbedingungen ab. Für den allgemeinen Einsatz bietet die CJX2-Serie kostengünstige Lösungen, während Hochfrequenz-Startschütze ideal für häufiges Schalten sind. Die Kombination mit Sanftanlaufgeräten oder intelligenten Schutzfunktionen erhöht die Systemzuverlässigkeit und -lebensdauer.

Die richtige Auswahl verbessert die Gerätestabilität und senkt die Wartungskosten, was sie zu einem entscheidenden Aspekt der elektrischen Konstruktion macht.
