Einphasige zylindrische Kondensatoren

Technische Parameter

1. Nennspannungspegel (kV): 0,23, 0,25, 0,4, 0,45, 0,48, 0,525;

2.Nennkapazität (kvar): 1~50;

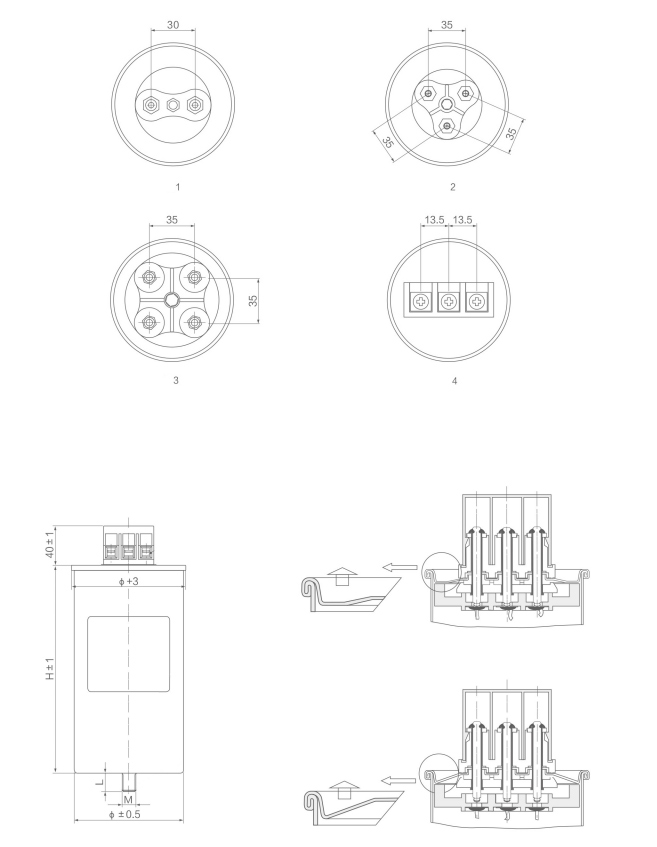

1~10 kvar: Einseitiger Anschluss;

12,5–30 kvar: Schraubklemme;

35–50 kvar: Dreieckklemme (<400 V); Schraubklemme (>400 V)

3.Kapazitätsabweichung (uF): -5 % bis +10 %;

4. Verlustfaktor (tanφ): <0,1 % (bei Un, 50 Hz, 20 °C);

5. Spannungsfestigkeit zwischen den Polen: 2,15 Un für 5 s, ohne dauerhaften Durchschlag oder Überschlag;

6. Pol-Hülle-Spannungsfestigkeit: 2Un + 2 kV (oder 3 kV, wenn unter 3 kV) für 10 s, ohne Durchschlag oder Überschlag;

7.Maximal zulässige Spannung:

Bei 1,1 Un: Nicht mehr als 8 Stunden innerhalb von 24 Stunden;

Um 1,15 Uhr: Nicht mehr als 0,5 Stunden innerhalb von 24 Stunden;

Bei 1,2 Un: Nicht mehr als 300 Sekunden;

Bei 1,3 Un: Nicht länger als 60 Sekunden.

8. Maximal zulässiger Strom: Kondensatoren können kontinuierlich bei 1,3 ln betrieben werden. Unter Berücksichtigung der Auswirkungen von Überspannung, positiver Kapazitätsabweichung und Oberwellen überschreitet der Übergangsstrom 1,43 ln nicht.

9. Entladevorrichtung: Nach dem Trennen der Stromversorgung für 180 Sekunden fällt die Spannung des Kondensators unter 50 V.

10. Theoretische Lebensdauer: Unter normalen Betriebsbedingungen beträgt die durchschnittliche Lebensdauer mehr als 100.000 Stunden.
