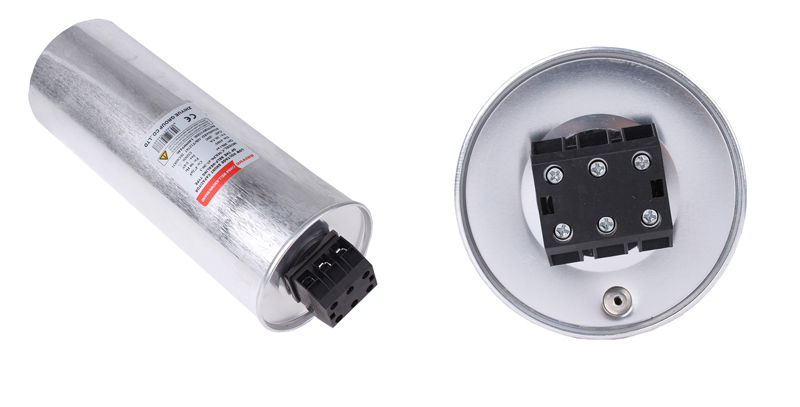

Dreiphasige zylindrische Kondensatoren

Hinweise

Kapazitätsabweichung (uF): -5 % bis +10 %;

Verlustfaktor (tanφ): <0,1 % (bei Un, 50 Hz, 20 °C);

Spannungsfestigkeit zwischen den Polen: 2,15 Un für 5 s, ohne dauerhaften Durchschlag oder Überschlag;

Pol-Hülle-Spannungsfestigkeit: 2Un + 2 kV (oder 3 kV, wenn unter 3 kV) für 10 s, ohne Durchschlag oder Überschlag;

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

Technische Parameter

1. Nennspannungspegel (kV): 0,23, 0,25, 0,4, 0,45, 0,48, 0,525;

2.Nennkapazität (kvar): 1~50;

1~10 kvar: Einseitiger Anschluss;

12,5–30 kvar: Schraubklemme;

35–50 kvar: Dreieckklemme (<400 V); Schraubklemme (>400 V)

3.Kapazitätsabweichung (uF): -5 % bis +10 %;

4. Verlustfaktor (tanφ): <0,1 % (bei Un, 50 Hz, 20 °C);

5. Spannungsfestigkeit zwischen den Polen: 2,15 Un für 5 s, ohne dauerhaften Durchschlag oder Überschlag;

6. Pol-Hülle-Spannungsfestigkeit: 2Un + 2 kV (oder 3 kV, wenn unter 3 kV) für 10 s, ohne Durchschlag oder Überschlag;

7.Maximal zulässige Spannung:

Bei 1,1 Un: Nicht mehr als 8 Stunden innerhalb von 24 Stunden;

Um 1,15 Uhr: Nicht mehr als 0,5 Stunden innerhalb von 24 Stunden;

Bei 1,2 Un: Nicht mehr als 300 Sekunden;

Bei 1,3 Un: Nicht länger als 60 Sekunden.

8. Maximal zulässiger Strom: Kondensatoren können kontinuierlich bei 1,3 ln betrieben werden. Unter Berücksichtigung der Auswirkungen von Überspannung, positiver Kapazitätsabweichung und Oberwellen überschreitet der Übergangsstrom 1,43 ln nicht.

9. Entladevorrichtung: Nach dem Trennen der Stromversorgung für 180 Sekunden fällt die Spannung des Kondensators unter 50 V.

10. Theoretische Lebensdauer: Unter normalen Betriebsbedingungen beträgt die durchschnittliche Lebensdauer mehr als 100.000 Stunden.

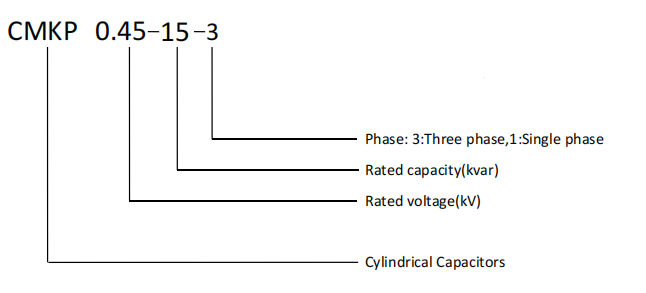

SPEZIFIKATION	NENNSPANNUNG (kV) Un	NENNLEISTUNG (kVAR) Frage	NENNLEISTUNG (kVAR) Cn	NENNSTROM (A) In	ABMESSUNGEN φxH(mm)	Montageschraube (M x L)
0,4-1-3	0,4	1	19,9	1.4	65x90/Abbildung 4	M12x14
0,4-2-3	0,4	2	39,8	2.9	65x105/Abbildung 4	M12x14
0,4-3-3	0,4	3	59,7	4.3	60x160/Abbildung 4	M12x14
0,4-5-3	0,4	5	99,5	7.2	65x160/Abbildung 4	M12x14
0,4-7,5-3	0,4	7,5	149,3	10.8	65x240/Abbildung 4	M12x14
0,4-8-3	0,4	8	159,2	11.5	65x240/Abbildung 4	M12x14
0,4-10-3	0,4	10	199,0	14.4	76x240/Abbildung 2	M12x16
0,4-12-3	0,4	12	238,9	17.3	86x240/Abbildung 2	M12x16
0,4-14-3	0,4	14	278,7	20.2	86x240/Abbildung 2	M12x16
0,4-15-3	0,4	15	298,6	21,7	86x240/Abbildung 2	M12x16
0,4-16-3	0,4	16	318,5	23.1	86x290/Abbildung 2	M12x16
0,4-18-3	0,4	18	358,3	26,0	86x290/Abbildung 2	M12x16
0,4-20-3	0,4	20	398,1	28,9	96x290/Abbildung 2	M16x25
0,4-25-3	0,4	25	497,6	36.1	106x290/Abbildung 2	M16x25
0,4-30-3	0,4	30	597.1	43,3	106x290/Abbildung 2	M16x25
0,4-40-3	0,4	40	796,2	57,7	136x290/Abbildung 2	M16x25
0,4-50-3	0,4	50	995,2	72,2	136x290/Abbildung 2	M16x25
0,45-1-3	0,45	1	15.7	1.3	60x90/Abbildung 4	M12x14
0,45-2-3	0,45	2	31,5	2.6	65x90/Abbildung 4	M12x14
0,45-3-3	0,45	3	47,2	3.8	60x160/Abbildung 4	M12x14
0,45-5-3	0,45	5	78,6	6.4	60x160/Abbildung 4	M12x14
0,45-7,5-3	0,45	7,5	118,0	9.6	65x240/Abbildung 4	M12x14
0,45-8-3	0,45	8	125,8	10.3	65x240/Abbildung 4	M12x14
0,45-10-3	0,45	10	157,3	12.8	65x240/Abbildung 4	M12x14
0,45-12-3	0,45	12	188,7	15.4	76x240/Abbildung 2	M12x16
0,45-14-3	0,45	14	220.2	18,0	76x240/Abbildung 2	M12x16
0,45-15-3	0,45	15	235,9	19.2	86x240/Abbildung 2	M12x16
0,45-16-3	0,45	16	251,6	20,5	86x240/Abbildung 2	M12x16
0,45-18-3	0,45	18	283.1	23.1	86x240/Abbildung 2	M12x16
0,45-20-3	0,45	20	314,5	25,7	86x290/Abbildung 2	M12x16
0,45-25-3	0,45	25	393,2	32.1	96x290/Abbildung 2	M16x25
0,45-30-3	0,45	30	471,8	38,5	96x290/Abbildung 2	M16x25
0,45-40-3	0,45	40	629.1	51,3	116x290/Abbildung 2	M16x25
0,45-50-3	0,45	50	786,3	64,2	136x290/Abbildung 2	M16x25
0,45-60-3	0,45	60	943,6	77,0	136x290/Abbildung 2	M16x25
0,48-1-3	0,48	1	13.8	1.2	60x90/Abbildung 4	M12x14
0,48-2-3	0,48	2	27,6	2.4	65x90/Abbildung 4	M12x14
0,48-3-3	0,48	3	41,5	3.6	60x160/Abbildung 4	M12x14
0,48-5-3	0,48	5	69,1	6,0	60x160/Abbildung 4	M12x14
0,48-10-3	0,48	10	138,2	12,0	65x240/Abbildung 4	M12x14
0,48-15-3	0,48	15	207,3	18,0	86x240/Abbildung 2	M12x16
0,48-20-3	0,48	20	276,5	24.1	86x290/Abbildung 2	M12x16
0,48-25-3	0,48	25	345,6	30.1	96x290/Abbildung 2	M16x25
0,48-30-3	0,48	30	414,7	36.1	96x290/Abbildung 2	M16x25
0,48-40-3	0,48	40	552,9	48,1	116x290/Abbildung 2	M16x25
0,48-50-3	0,48	50	691.1	60,1	136x290/Abbildung 2	M16x25
0,525-1-3	0,525	1	11.6	1.1	60x90/Abbildung 4	M12x14
0,525-2-3	0,525	2	23.1	2.2	65x90/Abbildung 4	M12x14
0,525-3-3	0,525	3	34,7	3.3	60x160/Abbildung 4	M12x14
0,525-5-3	0,525	5	57,8	5.5	65x160/Abbildung 4	M12x14
0,525-10-3	0,525	10	115,5	11.0	65x240/Abbildung 2	M12x14
0,525-15-3	0,525	15	173,3	16,5	86x240/Abbildung 2	M12x16
0,525-20-3	0,525	20	231.1	22,0	86x290/Abbildung 2	M12x16
0,525-25-3	0,525	25	288,9	27,5	96x290/Abbildung 2	M16x25
0,525-30-3	0,525	30	346,6	33,0	106x290/Abbildung 2	M16x25
0,525-40-3	0,525	40	462,2	44,0	136x290/Abbildung 2	M16x25
0,525-50-3	0,525	50	577,7	55,0	136x290/Abbildung 2	M16x25
