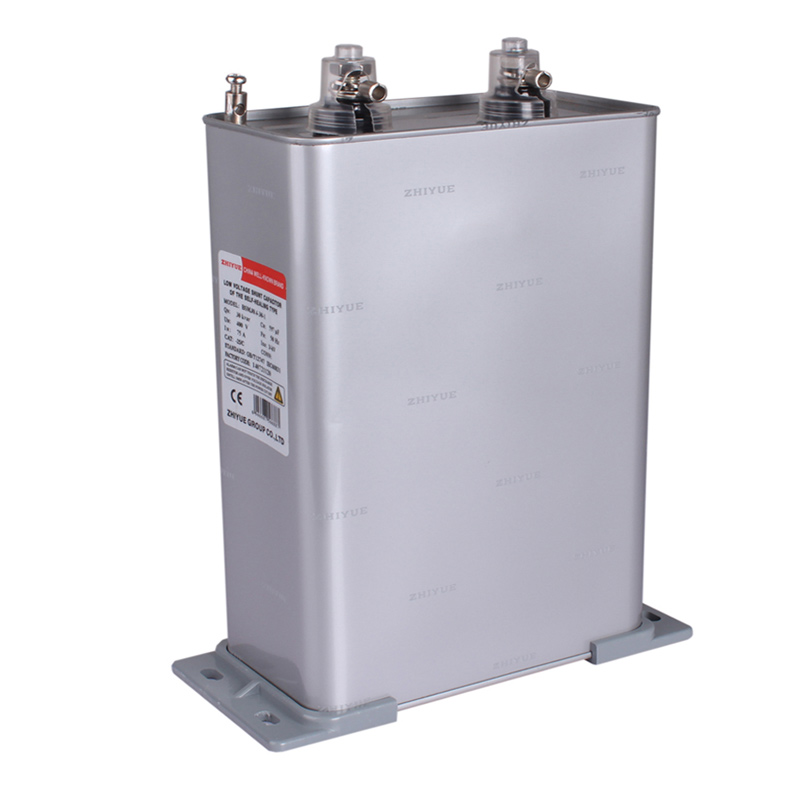

Einphasige quadratische Kondensatoren

Zusammenfassung

Leistungsfaktorkorrekturkondensatoren

Energie optimieren, Effizienz steigern, eine grüne Zukunft schaffen

Um den Bedarf moderner Industrien und Unternehmen an elektrischer Energie zu decken, stellen wir stolz Leistungsfaktorkorrekturkondensatoren vor, die der Norm 60831 der Internationalen Elektrotechnischen Kommission (IEC) entsprechen.

Die Leistungsfaktorkorrekturkondensatoren finden breite Anwendung in Industrie, Handel und öffentlichen Sektoren. Ob in der Fertigung, im Baugewerbe oder im Energiesektor – unsere Produkte unterstützen Sie dabei, Ihren Energieverbrauch effizient zu steuern, Systemverluste zu reduzieren und so Kosten zu sparen.

Warum der Leistungsfaktor mehr als nur eine Zahl ist – Die Bedeutung des Leistungsfaktors.

Vereinfacht ausgedrückt ist der Leistungsfaktor ein Maß für die Effizienz eines elektrischen Systems. Numerisch ausgedrückt ist der Leistungsfaktor das Verhältnis von Arbeitsleistung zu Scheinleistung, wobei der Idealwert 1,0 beträgt. Abgesehen von den Zahlen ist das Wichtigste, dass eine Last mit einem Leistungsfaktor von 1,0 den effizientesten Betrieb gewährleistet. Viele industrielle und gewerbliche elektrische Systeme weisen jedoch einen niedrigeren Leistungsfaktor auf, was bedeutet, dass Unternehmen die von ihnen bezahlte elektrische Leistung nicht voll ausnutzen. In diesen Fällen wird zusätzliche Energie benötigt, um die Last zu betreiben, sodass der Versorger mehr Strom bereitstellen muss. Diese zusätzliche Leistung führt zu Gebühren und/oder Strafen, die die Versorger Kunden mit Dreiphasenversorgung auferlegen; Privatkunden werden nie bestraft.

Eine verbesserte Systemeffizienz reduziert den Energiebedarf des Energieversorgers, was wiederum kostspielige Strafgebühren und Gebühren senken oder ganz vermeiden kann. Eine der einfachsten und kostengünstigsten Möglichkeiten hierfür ist die Installation von Blindleistungskompensationskondensatoren.

Allgemeine Beschreibung:

Blindleistungskompensationskondensatoren eignen sich für Niederspannungsnetze mit einer Frequenz von 50 Hz oder 60 Hz. Sie werden hauptsächlich eingesetzt, um den Leistungsfaktor zu verbessern, Blindleistungsverluste zu reduzieren, die Netzqualität zu verbessern und die Transformatorkapazität zu maximieren.

Technische Daten:

1. Nennspannung: 230 V, 400 V, 450 V, 480 V, 525 V, 690 V, 750 V, 1200 V, andere benutzerdefinierte Spannungen verfügbar;

2. Nennkapazität: 1 kvar bis 60 kvar für 0,4 bis 0,69 kV, andere benutzerdefinierte Kapazitäten verfügbar;

3. Nennfrequenz: 50 Hz oder 60 Hz;

4.Kapazitätstoleranz: -5 % bis +10 %;

5. Verlustfaktor: tanφ≤0,1 % bei 20 °C;

6. Spannungsfestigkeit: Zwischen den Anschlüssen hält es 5 Sekunden lang dem 2,15-fachen der Nennspannung stand, zwischen den Anschlüssen und dem Gehäuse hält es 10 Sekunden lang 2Un + 2 kV oder 3 kV stand, je nachdem, welcher Wert höher ist, ohne dauerhaften Durchschlag oder Überschlag;

7. Maximal zulässige Überspannung: Bis zu 8 Stunden innerhalb von 24 Stunden bei 1,1-facher Nennspannung; bis zu 30 Minuten innerhalb von 24 Stunden bei 1,15-facher Nennspannung; bis zu 5 Minuten bei 1,2-facher Nennspannung; bis zu 1 Minute bei 1,3-facher Nennspannung;

8. Max. zulässiger Strom: Der Betrieb mit Strom bis zum 1,3-Fachen des Nennstroms ist zulässig. Der vorübergehende Überstrom darf das 1,43-Fache des Nennstroms nicht überschreiten.

9.Anschluss: Verschiedene Anschlussmethoden, einschließlich Dreieck (Δ), Y-Stern (Y), -Y mit Neutralpunkt-Ausgang, III-Dreiphasensegment, Einphasen- und andere Konfigurationen;

10. Selbstentladungsleistung: Nach dem Abschalten des Kondensators sinkt die Restspannung innerhalb von 3 Minuten von √2Un auf unter 50 V;

11. Lebensdauer: Dauerbetriebszeit ≥ 100.000 Stunden unter Standardbetriebsbedingungen;

12.Standard: IEC 60831.

Eigenschaften:

· Kleine Größe, geringes Gewicht, einfach zu installieren

Durch die Verwendung einer hochwertigen, hochtemperaturbeständigen, metallisierten Polypropylenfolie als neues Material als Medium betragen das Volumen und das Gewicht des Kondensators aufgrund des einzigartigen Strukturdesigns nur 1/4 bzw. 1/4 des alten Produkts.

·Geringe Verluste, weniger Wärme, geringer Temperaturanstieg

Durch den Einsatz eines neuen Goldsprühverfahrens und einer einzigartigen Technologie zur Verdickung der metallisierten Filmkanten wird die Widerstandsfähigkeit des Kondensators gegen Einschaltströme verbessert, seine Leistung bleibt stabil, seine Lebensdauer verlängert und der Energieverbrauch des Kondensators selbst reduziert.

· Hervorragendes selbstheilendes Leistungsmedium

Lokale Schäden können schnell von selbst heilen.

· Neues explosionsgeschütztes Design, sicher und zuverlässig

Eingebauter Selbstentladungswiderstand und neues patentiertes explosionsgeschütztes Gerät, sicher und zuverlässig in der Anwendung.

· Trockene Struktur, kein Ölaustritt, sicher und umweltfreundlich

Es besteht aus mikrokristallinem Wachs, das bei Raumtemperatur fest ist und einen Schmelzpunkt von über 70 °C hat. Es kann unter Hochvakuum imprägniert werden.

· Korrosionsbeständiges und fälschungssicheres Metallgehäuse, schön und robust

Die Metallhülle wurde einer speziellen doppelten Korrosionsschutzbehandlung unterzogen, um die Korrosionsbeständigkeit zu verbessern.
