JCZ8 7,2 kV 630 A Vakuumschütz

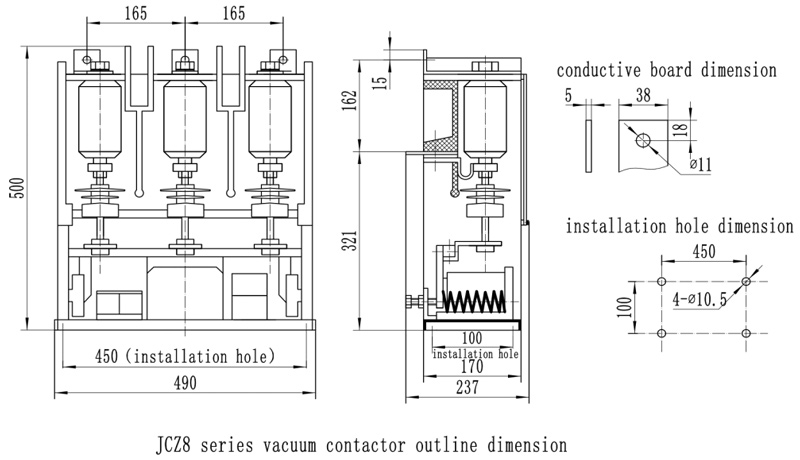

Name

Einheit

Wert

Hauptstromkreis

Bemessungsbetriebsspannung (Ue)

kV

7.2

12

Bemessungsbetriebsstrom (Ie)

A

630

Nennfrequenz (fr)

Hz

50

Nenneinschaltvermögen

A

10Ie (AC-4)

Bemessungsschaltvermögen

A

8Ie (AC-4)

Bemessungs-Kurzzeitstromfestigkeit

A

10Ie

Nenn-Spitzenstromfestigkeit

A

25Ie

Bemessungs-Kurzschlussdauer

S

4

Stehwechselspannung

Zwischen den Phasen, Phase zu Erde

kV

32

42

Vakuumbrüche

kV

32

42

Blitzstoßspannung

kV

60

75

Steuerkreis

Nennspannung¹ (Us)

V

Wechselstrom oder Gleichstrom. 110/220

Nennleistung (Ps)

Elektrisches Halten

VA

≤1000/100 (aufnehmend/haltend)

Mechanisches Halten

≤1200/600 (Schließen/Öffnen)

Hilfsstromkreis

Bilden

3a+3b

Nennwert

Wechselstrom 380 V/5 A, Gleichstrom 380 V/1 A

Steuerstromkreis, Hilfsstromkreis gegen Erde, Stehfrequenzspannung

kV

2

Nennbetriebsfrequenz

Langfristige oder mechanische Halteart

Zeit/h

300

Kurzfristig

Zeit/h

600

Mechanische Lebensdauer²

10000 Mal

30

Elektrische Lebensdauer

10000 Mal

10

Mechanische Spezifikationen

Schließzeit

MS

≤200

Ursprüngliche Öffnungszeiten

MS

≤160 (elektrisches Halten)

≤60 (mechanisches Halten)

3-Phasen-Synchronisation

MS

≤3

Einschaltauslösung

MS

≤10

Nettogewicht

kg

39

42,5
