Der aktive Filter erkennt den Laststrom in Echtzeit über den externen Stromtransformator CT und berechnet ihn über den internen DSP, um die harmonischen Komponenten des Laststroms zu extrahieren, und sendet ihn dann über das PWM-Signal an den internen IGBT, um den Wechselrichter so zu steuern, dass er mit der Last eine Harmonische erzeugt.
APF-Prinzip
Der aktive Filter erfasst den Laststrom in Echtzeit über den externen Stromwandler CT und berechnet ihn über den internen DSP, um die harmonischen Komponenten des Laststroms zu extrahieren. Anschließend sendet er ihn über das PWM-Signal an den internen IGBT, um den Wechselrichter so zu steuern, dass eine Harmonische mit der Last erzeugt wird. Ströme gleicher Größe und entgegengesetzter Richtung werden in das Stromnetz eingespeist, um harmonische Ströme zu kompensieren und Filterfunktionen zu erreichen.
Erfüllen Sie die Benutzeranforderungen.
·PF=0,99
·THDi<5%
· Kompensation der 2. bis 50. Harmonischen
·Kapazitive Blindleistungskompensation
· Dreiphasiger Unsymmetrieausgleich

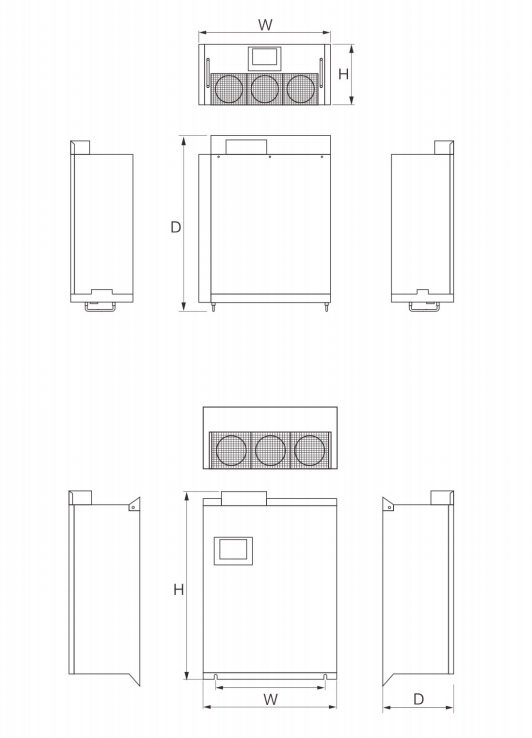

(B×H×T)/mm | kg | (B×H×T)/mm | Kg | ||
ZYAPF-25 | 530 x 150 x 510 | 18 | ZYAPF-25 | 530 x 510 x 150 | 18 |
ZYAPF-35 | 530 x 150 x 510 | 18 | ZYAPF-35 | 530 x 510 x 150 | 18 |
ZYAPF-50 | 530 x 150 x 510 | 35 | ZYAPF-50 | 530 x 510 x 150 | 35 |
ZYAPF-75 | 530 x 200 x 566 | 35 | ZYAPF-75 | 530 x 566 x 200 | 35 |
ZYAPF-100 | 530 x 200 x 566 | 36 | ZYAPF-100 | 530 x 596 x 220 | 36 |
ZYAPF-150 | 530 x 200 x 596 | 48 |
