JCZ5-7.2KV Vakuumschütz

Hinweise

。Hochspannungs-AC-Vakuumschütz
。Entworfener Code
。Nennspannung (kV)
。Verriegelungsmodus: J – mechanische Verriegelung; D – elektrische Verriegelung
。G – große Höhe; Y – beweglicher Typ; Keine – Basistyp

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

High Voltage Vacuum Contactor

JCZ5-7.2KV Vakuumschütz

Allgemeine Beschreibung:
Das Vakuumschütz der Serie VCZ5-7.2, 12/400, 630 wird in Wechselstromnetzen mit 50–60 Hz eingesetzt. Die Nennbetriebsspannung beträgt 7,2 kV und 12 kV, der Nennstrom 400 A und 630 A. Es dient der direkten oder ferngesteuerten Ein-/Aus-Steuerung und der Stromkreisunterbrechung der Hauptlast. Es eignet sich besonders für häufig betriebene elektrische Steuerungsanwendungen wie Elektromotoren, Transformatoren usw. Diese Serie verfügt über ein integriertes Rahmenkonzept, eine Vorher-Nachher-Anordnung zwischen Haupt- und Steuerstromkreis, eine elektrische oder mechanische Verriegelung sowie einen Vakuumschalter mit Keramikgehäuse.

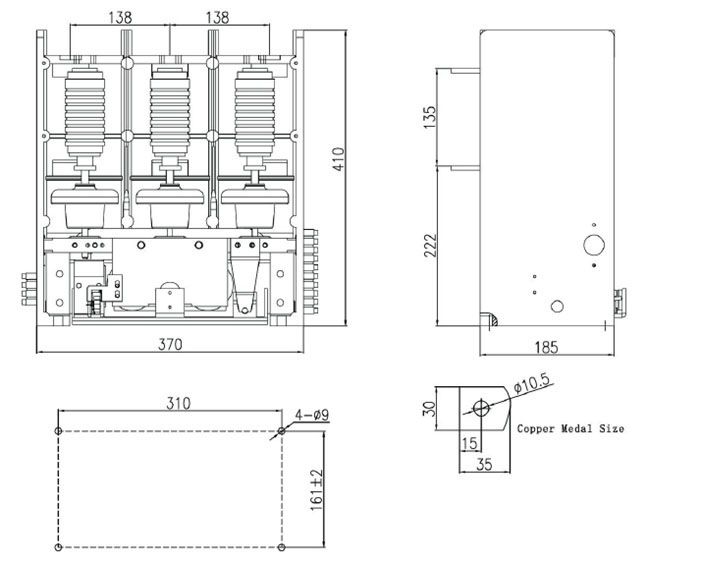

Hauptspezifikationen:
1. Hochspannungs-AC-Vakuumschütz
2. Entworfener Code
3. Nennspannung (kV)
4. Verriegelungsmodus: J – mechanische Verriegelung; D – elektrische Verriegelung
5. G – große Höhe; Y – beweglicher Typ; Keine – Grundtyp
6. Nennstrom (A)
7. Bemessungs-Kurzzeitstromfestigkeit (kA)
8. Vakuumschalenmaterialien: T-Keramik

Technische Daten:

NEIN.	Parameter		Einheit	Wert
				JCZ5-7.5J/D-630/400/250			JCZ5-12J/D-630/400/250
1	Nennspannung		kV	7.2			12
2	Nennstrom		A	630	400	250	630	400	250
3	Nenn-Einschaltstrom (rms)		A	6300	4000	2500	6300	4000	2500
4	Bemessungsausschaltstrom			5040	3200	2500	5040	3200	2500
5	4S thermischer Strom			6300	4000	2500	6300	4000	2500
6	Grenzabschaltstrom			6300	4000	2500	6300	4000	2500
7	Stehwechselspannung		kV	32			42
8	Betriebsfrequenz		Mal/h	300
9	Elektrische Lebensdauer	AC-3	×104 Mal	25
		AC-4		10
10	Mechanische Lebensdauer			30
11	Bemessungsbetriebsspannung		V	AC110/220
12	Schließspulen-Anzugstrom		A	≤ DC6/3
13	Haltestrom der Haltespule			D:DC0.32/0.16
14	Strom der Shunt-Trip-Spulen			J:DC2.5/1.3

NEIN.	Parameter	Einheit	Wert
			JCZ5-7.2J/D-630/400/250	JCZ5-12J/D-630/400/250
1	Kontaktabstand	mm	4,5+1,0/-0,5	6+1,0-0,5
2	Kontaktüberlauf		1,5 ± 0,5
3	Durchschnittliche Schließgeschwindigkeit	MS	0,1 bis 0,25
4	Durchschnittliche Öffnungsgeschwindigkeit		0,3 bis 0,6
5	3 Phasen Schließung - Öffnungsphase	MS	≤ 2
6	Schließzeit / Öffnungszeit		≤ 150/ ≤ 150
7	Leiterschleifenwiderstand jeder Phase (20 °C)	Ω	≤ 250

Modell	Nennspannung (V)		Nennstrom Hauptstromkreis (A)	Hauptkontaktparameter			Netzfrequenz-Spannungswiderstand V (Effektivwert)
Modell	Hauptstromkreis	Steuerkreis	Nennstrom Hauptstromkreis (A)	Abstand (mm)	Nachlaufweg (mm)	Enddruck (N)	Mian-Rennstrecke	Hilfsstromkreis	Steuerkreis
JCZ5-7.5D(J)/160	7200	100.220	160	4,5 ± 0,5	1,5 ± 0,5	>85N	32000	2500	2000
JCZ5-7.5D(J)/250	7200	100.220	250	4,5 ± 0,5	1,5 ± 0,5	>85N	32000	2500	2000
JCZ5-7.5D(J)/400	7200	100.220	400	4,5 ± 0,5	1,5 ± 0,5	>85N	32000	2500	2000
JCZ5-7.5D(J)/630	7200	100.220	630	4,5 ± 0,5	1,5 ± 0,5	>85N	32000	2500	2000
