BAM Dreiphasen-Hochspannungs-Leistungskondensator

Hinweise

Höhe: weniger als 1000 m; Umgebungstemperatur: -40 °C bis +40 °C.
Keine heftigen mechanischen Vibrationen, keine schädlichen Gase und Dämpfe, kein elektrischer und explosiver Staub vor Ort.
Dauerbetriebsspannung: 1,00 Un, langfristig max., Überspannung: weniger als 1 Un.
Stabiler Überstrom (einschließlich Oberschwingungsstrom) abzüglich 1,3 Zoll.

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

High voltage Power Capacitor

BAM Hochspannungs-Leistungskondensator

Anwendung und Standards:
Hochspannungskondensatoren werden hauptsächlich in Wechselstromsystemen mit 50 Hz zur Verbesserung des Leistungsfaktors eingesetzt. Die Leistung entspricht GB 3083.2-89 „Hochspannungs-Shunt-Kondensator“ und IEC60871-1987.

GB/T11024-2010 Nationaler Standard „Nennspannung 1 kV oder höher, Shunt-Kondensatoren für Wechselstromsysteme“
JB/7112-2000 Maschinenbau-Industriestandard „Montierter HV-Shunt-Kondensator“
DL/T628-1997 Industriestandard für elektrische Energie „Technische Anforderungen für die Bestellung montierter HV-Shunt-Kondensatoren“

Nutzungsbedingungen:
1. Höhe: weniger als 1000 m; Umgebungstemperatur: -40 °C bis +40 °C.
2. Keine heftigen mechanischen Vibrationen, keine schädlichen Gase und Dämpfe, kein Strom, keine Sprengstoffe und kein explosiver Staub vor Ort.
3. Dauerbetriebsspannung: 1,00 Un, langfristig max., Überspannung: weniger als 1 Un.
4. Stabiler Überstrom (einschließlich Oberschwingungsstrom) abzüglich 1,3 Zoll.
5.Mit Standspannung: zwischen Klemme 2,15, Zeitnennspannung für 10 Sekunden, zwischen Klemmen und Behälter 42kV für 10 Sekunden.

Wichtigste technische Eigenschaften:

1. Nennspannung: 6,3 kV, 6,6 kV, 6,6/√3 kV, 7,96 kV, 10,5 kV, 11 kV, 11 kV, 11/√3 kV. Bitte geben Sie bei der Bestellung an, ob Sie eine andere Sonderkapazität wünschen.
2. Nennleistung: 33–334 kvar. Bitte geben Sie bei der Bestellung an, ob Sie eine andere Sonderleistung wünschen.
3. Kapazitätstoleranz: -5 ~ 15 %.
4. Tangentialer Verlustwinkelwert: Film- und Papiermedium tg θ ≦ 0,08 %, Filmmedium tg θ ≦ 0,05 %.
5. Spannungsfestigkeit: Es kann zwischen den Kapazitätsbereichen das 2,15-fache AC- oder 4,3-fache DC-Nennspannung aushalten, hält etwa 10 Sekunden ohne Unterbrechung oder Blitz, BIL: 6 kV (30 kV), 10 kV (42 kV).
6. Freie Entladung: Es hat einen inneren Widerstand, 10 Minuten nach dem Abschalten der Stromversorgung sinkt die Restspannung von √2 Un auf 75 V.
7.Max. Strom: reibungsloser Betrieb unter der 1,3-fachen Nennspannung, Überspannung, positiver Kapazitätstoleranz und Oberwellen, die 1 Minute alle 24 Stunden nicht überschreiten dürfen.
8.Max.Strom: läuft reibungslos unter der 1,3-fachen Nennspannung, Überspannung, Kapazitätstoleranz und Oberwelle, die den 1,43-fachen Nennstrom nicht erreichen kann.
9.Standard: GB/T 112024.1-2001, IEC6087:1997.

Separater Phasenleistungskondensator

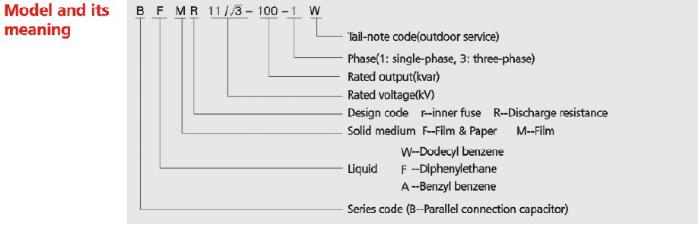

Modell BAM	Nennspannung (kV)	Nennleistung (kVAr)	Nennkapazität (uF)	Nennstrom In(A)
6,3-25-1W	6.3	25	2.006	3.968
6,3-30-1W	6.3	30	2.406	4.762
6,6/√3-25-1W	6,6/√3	25	5.481	6.561
6,3/√3-30-1W	6,6/√3	30	6.577	7.873
6,3/√3-50-1W	6,6/√3	50	10,96	13.12
10,5-25-1W	10.5	25	0,722	2,38
10,5-30-1W	10.5	30	0,886	2.857
10,5-50-1W	10.5	50	1.444	4.762
11/√3-30-1W	11/√3	30	2.368	4.724
11/√3-50-1W	11/√3	50	3.946	7.873
6,3-30-1W	6.3	30	2.4	4,76
6,3-50-1W	6.3	50	4	7.9
6,3-100-1W	6.3	100	8	15.9
6,3-200-1W	6.3	200	16	31,7
6,3-300-1W	6.3	300	24	47,6
6.3-334-1W	6.3	334	26,8	53
10,5-50-1W	10.5	50	1,44	4.8
10,5-100-1W	10.5	100	2.9	9,5
10,5-150-1W	10.5	150	4.3	14.3
10,5-200-1W	10.5	200	5.8	19
10,5-300-1W	10.5	300	8,67	28,6
10.5-334-1W	10.5	334	9,65	31,8
11/√3-50-1W	11/√3	50	3,95	7,87
11/√3-100-1W	11/√3	100	7,89	15,75
11/√3-150-1W	11/√3	150	11,84	23,6
11/√3-200-1W	11/√3	200	15,78	31,5
11/√3-300-1W	11/√3	300	23,68	47,2
11/√3-334-1W	11/√3	334	26,36	52,6
6,6/√3-50-1W	6,6/√3	50	10,96	13.12
6,6/√3-100-1W	6,6/√3	100	21,9	26.24
6,6/√3-150-1W	6,6/√3	150	32,9	39,36
6,6/√3-200-1W	6,6/√3	200	43,8	52,48
6,6/√3-300-1W	6,6/√3	300	65,8	78,7
6,6/√3-334-1W	6,6/√3	334	73,2	87,6
11-100-1W	11	100	2,63	9.1
11-150-1W	11	150	3,95	13.6
11-200-1W	11	200	5.26	18.2
11-300-1W	11	300	7,89	27.3
11-334-1W	11	334	8,79	30,4
12-100-1W	12	100	2.2	8.33
12-150-1W	12	150	3.3	12,5
12-200-1W	12	200	4.4	16,7
12-300-1W	12	300	6,64	25
12-334-1W	12	334	7,39	27,8
12/√3-100-1W	12/√3	100	6,63	14.4
12/√3-150-1W	12/√3	150	9,95	21,7
12/√3-200-1W	12/√3	200	13.3	28,9
12/√3-300-1W	12/√3	300	19,9	43,3
12/√3-334-1W	12/√3	334	22.1	48,2
12/√3-400-1W	12/√3	400	26,54	57,74
6,3-100-1W	6.3	100	8	15.9
6,3-150-1W	6.3	150	12	23,8
6,3-200-1W	6.3	200	16	31,7
6,3-300-1W	6.3	300	24	47,6
6.3-334-1W	6.3	334	26,8	53
6,6-100-1W	6.6	100	7.3	15.2
6,6-150-1W	6.6	150	11	22,7
6,6-200-1W	6.6	200	14.6	30,3
6,6-300-1W	6.6	300	22	45,5
6.6-334-1W	6.6	334	24.4	50,6
6,6/√3-100-1W	6,6/√3	100	21,9	26.24
6,6/√3-150-1W	6,6/√3	150	32,9	39,36
6,6/√3-200-1W	6,6/√3	200	43,8	52,48
6,6/√3-300-1W	6,6/√3	300	65,8	78,7
6,6/√3-334-1W	6,6/√3	334	73,2	87,6
11/√3-100-1W	11/√3	100	7,89	15,75
11/√3-150-1W	11/√3	150	11,84	23,6
11/√3-200-1W	11/√3	200	15,78	31,5
11/√3-300-1W	11/√3	300	23,68	47,2
11/√3-334-1W	11/√3	334	26,36	52,6
11-100-1W	11	100	2,63	5,25
11-150-1W	11	150	3,95	7,87
11-200-1W	11	200	5.26	10.5
11-300-1W	11	300	7.9	15,75
11-100-1W	11	100	2,63	5,25
11-150-1W	11	150	3,95	7,87
11-200-1W	11	200	5.26	10.5
11-300-1W	11	300	7.9	15,75
12-100-1W	12	100	2.2	4.8
12-150-1W	12	150	3.3	7.2
12-200-1W	12	200	4.4	9.6
12-300-1W	12	300	6,64	14.45
12-100-1W	12	100	2.2	4.8
12-150-1W	12	150	3.2	7.2
12-200-1W	12	200	4.4	9.6
12-300-1W	12	300	6,64	14.45
11/√3-200-1W	11/√3	200	15,78	31,5
11/√3-334-1W	11/√3	334	26,36	52,6
12/√3-200-1W	12/√3	200	13.3	28,9
12/√3-334-1W	12/√3	334	22.1	48,2
12-200-1W	12	200	4.4	16,7
12-334-1W	12	334	7,39	27,8
10,5-200-1W	10.5	200	5.8	19
10.5-334-1W	10.5	334	9,65	31,8
