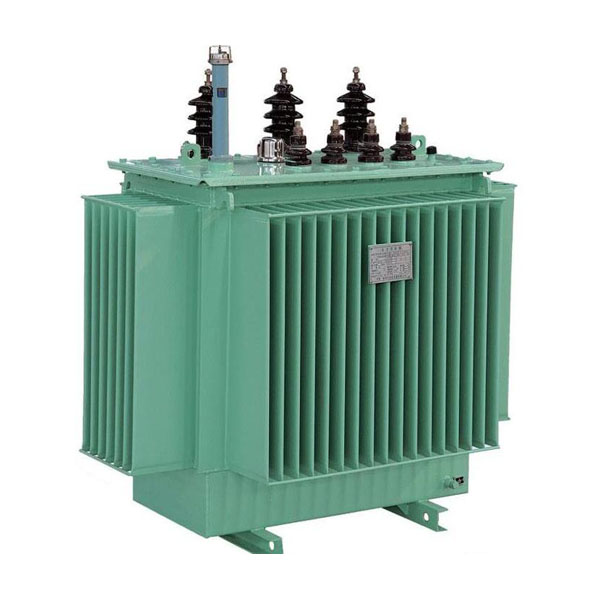

S9 20KV Öl-Hochspannungstransformator

Hinweise

Stromverteilungstransformator
1.Standards: IEC60076
2. Nennspannung: 10 kV
3.Geringe Verschwendung, geringe Geräuschentwicklung
4. Einfache Installation

PDF herunterladen Angebot anfordern 0086-577-62786608

Ausführliche Einführung

S9 20KV oil HV transformer

S9 20KV Öl-Hochspannungstransformator

Strukturmerkmale:
1. Kern: Die dreiphasige Dreisäulenstruktur innerhalb und außerhalb des Walzkastens. Die Mittelsäule dient als mehrstufiger Querschnitt. Nach dem Walzen des Kerns wird durch Vakuumglühen Spannung abgebaut und die Klemmnut gebogen. Durch Ziehen der Schraube wird der Körper gespannt. Die Kernoberfläche wird mit speziellem Winkelkleber bestrichen, um sicherzustellen, dass der Kern nicht verformt wird und nicht rostet.
2. Spule und Gehäuse: Die Niederspannungsspule besteht aus 1 bis 6 Drähten, die zu vier Lagen zusammengefügt sind, oder ist doppelzylindrisch (bis 500 kVA) oder spiralförmig. Die axiale Ölleitung der Hochspannungsspule und der Hauptölspalt für Hoch- und Niederspannung bilden eine Vorhangstruktur. Die Eisenjochisolierung und die trapezförmigen Pads bilden eine Einheit, um eine gleichmäßige Kompression des Gehäuses zu gewährleisten. Die Gehäusestruktur verwendet die neue Sicherheitsplattenpositionierung, vertikale und horizontale Ausrichtung, um sicherzustellen, dass keine Verschiebung auftritt.
3. Tank: Der Wellentank, versiegelte Struktur, kein Auslaufen, wartungsfrei.

Spezifikationen:
Stromverteilungstransformator
1.Standards: IEC60076
2. Nennspannung: 10 kV
3.Geringe Verschwendung, geringe Geräuschentwicklung
4. Einfache Installation

Technische Daten:

Nennleistung (KVA)	Lastverlust (KW)	Leerlaufverlust (KW)	Leerlaufstrom (%)	Impedanz Stromspannung(%)	Ölgewicht (kg)	Gesamtgewicht (kg)	Dimension (mm)
10	0,26	0,09	3.2	4	45	172	915x450x935
20	0,44	0,1	3	4	57	230	915x450x975
30	0,63/0,060	0,13	2.3	4	65	275	930x587x995
50	0,91/0,87	0,17	2	4	80	360	995 x 595 x 1035
63	1,09/1,04	0,2	1.9	4	87	415	1020 x 75 x 1050
80	1,31/1,25	0,25	1.9	4	95	470	1035 x 750 x 1095
100	1,58/1,50	0,29	1.8	4	105	545	1040 x 760 x 1145
125	1,89/1,80	0,34	1.7	4	120	640	1080 x 770 x 1210
160	2,31/2,20	0,4	1.6	4	135	745	1120 x 785 x 1230
200	2,73/2,60	0,48	1,5	4	160	880	1210 x 810 x 1270
250	3,20/3,05	0,56	1.4	4	200	1035	1270 x 825 x 1420
315	3,85/3,65	0,67	1.4	4	235	1220	1310 x 840 x 1490
400	4,52/4,30	0,8	1.3	4	260	1405	1365 x 1010 x 1525
500	5,41/5,10	0,96	1.2	4	295	1655	1395 x 1025 x 1590
630	6.2	1.2	1.1	4.5	360	1975	1515 x 1060 x 1625
800	7,5	1.4	1.1	4.5	430	2355	1850 x 1180 x 1780
1000	10.3	1.7	1	4.5	520	2715	1890 x 1350 x 1840
1250	12	1,95	1	4.5	585	3335	1845 x 1420 x 1890
1600	14,5	2.4	0,8	4.5	660	3855	2295 x 1400 x 1980
2000	18	2.6	0,7	4.5	795	4580

Nachrichtenfeedback

Wenn Sie Fragen zu Angeboten oder zur Zusammenarbeit haben, senden Sie uns bitte eine E-Mail an niki@zhiyue.com oder verwenden Sie das folgende Anfrageformular. Unser Vertriebsmitarbeiter wird Sie innerhalb von 24 Stunden kontaktieren. Vielen Dank für Ihr Interesse an unseren Produkten.

Produkte empfehlen

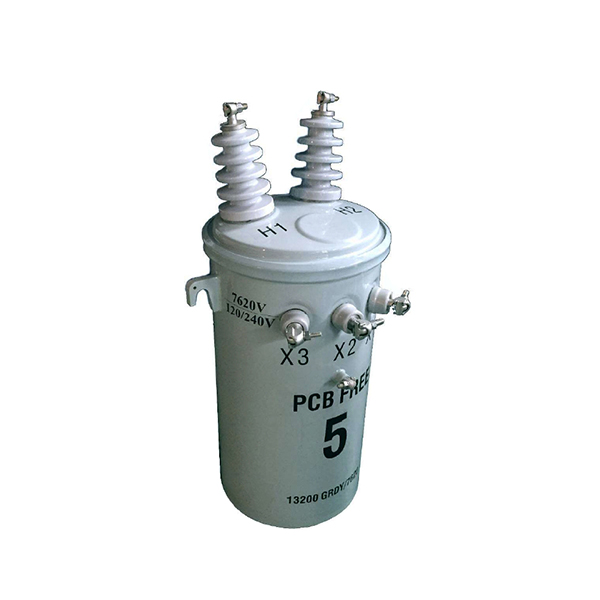

Einphasentransformator

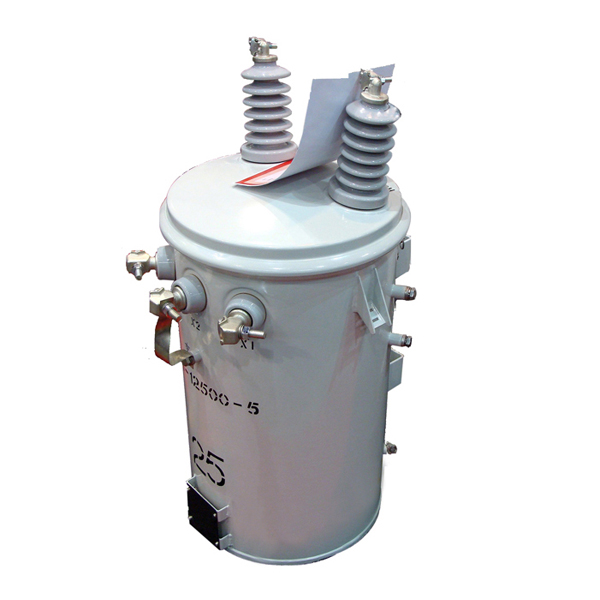

Mastmontierter Öltransformator

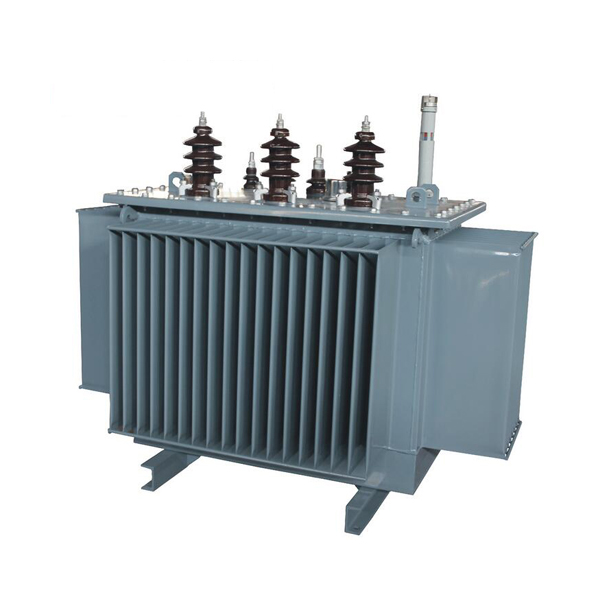

S9-M 10KV Öltransformator

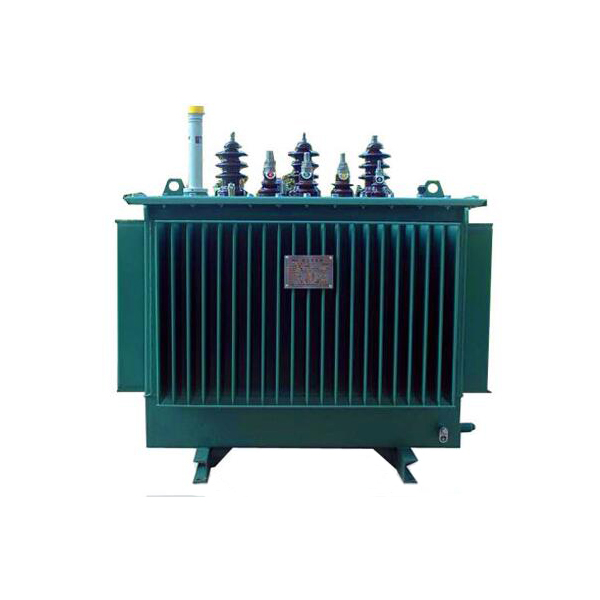

S11 20kV Öltransformator
